기본 설계 모듈
기본 설계 모듈은 드론 초기 설계를 위한 기초 지침을 제공하며, 핵심 설계 요소를 빠르게 선택할 수 있도록 도와줍니다. 이 모듈을 통해 얻을 수 있는 정보는 다음과 같습니다:
- 프로펠러: 직경, 피치, 목표 RPM
- 모터 사양: 총 추력, 순 추력
- 전류 소비: 예상 전류 사용량
- 배터리 비행 시간: 안전 최대 시간, 최대 시간
- 무게 예측: 총 무게, 필요 추력 예측

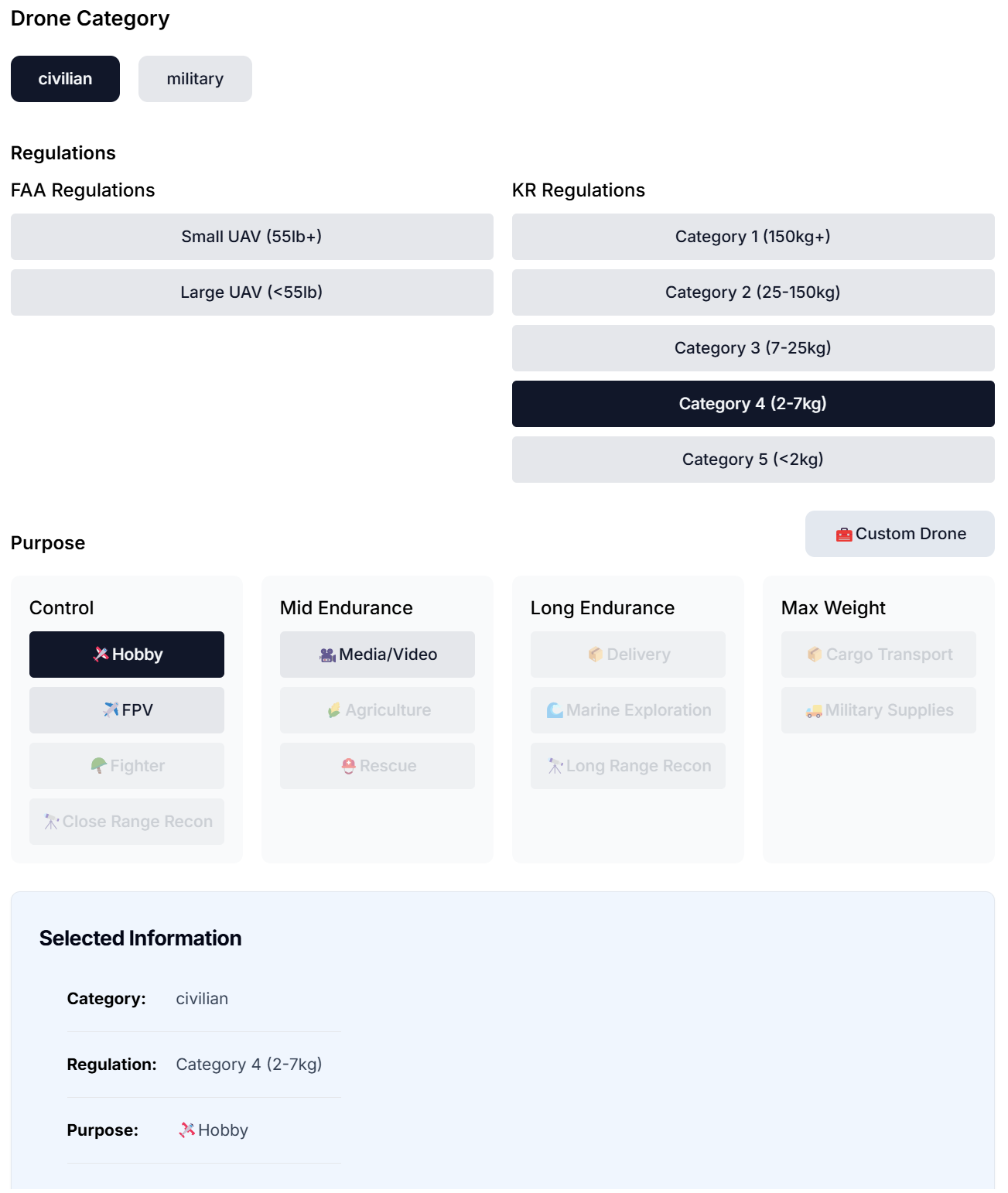

드론 선택기
1. 드론 카테고리
드론 카테고리를 선택하세요: 민간용 또는 군용
2. 규제
설계하려는 드론에 적용되는 규제를 선택하세요.
현재 두 가지 규제가 구현되어 있습니다:
- FAA
- 대한민국 국토교통부(국내 규제)
3. 목적
드론 설계의 목적을 선택하세요.
선택한 규제에 따라 이용 가능한 드론 유형이 달라집니다.
예를 들어, 총 중량이 2kg인 드론은 배송 용도로 설계할 수 없습니다.
현재 목적은 네 가지 주요 유형으로 분류됩니다:
- 제어성 중심
- 중간 비행 시간
- 장시간 비행
- 최대 중량
원하는 드론이 이 네 가지 범주에 맞지 않는다면, 맞춤형 드론을 선택하여 자신의 요구사항에 맞는 드론을 설계할 수 있습니다.
드론 계산기
참고: 기본 설계 모듈은 아직 개발 중입니다.
일부 계산기 기능은 완전하지 않을 수 있으며, 사용자 피드백과 테스트 결과에 따라 변경될 수 있습니다.

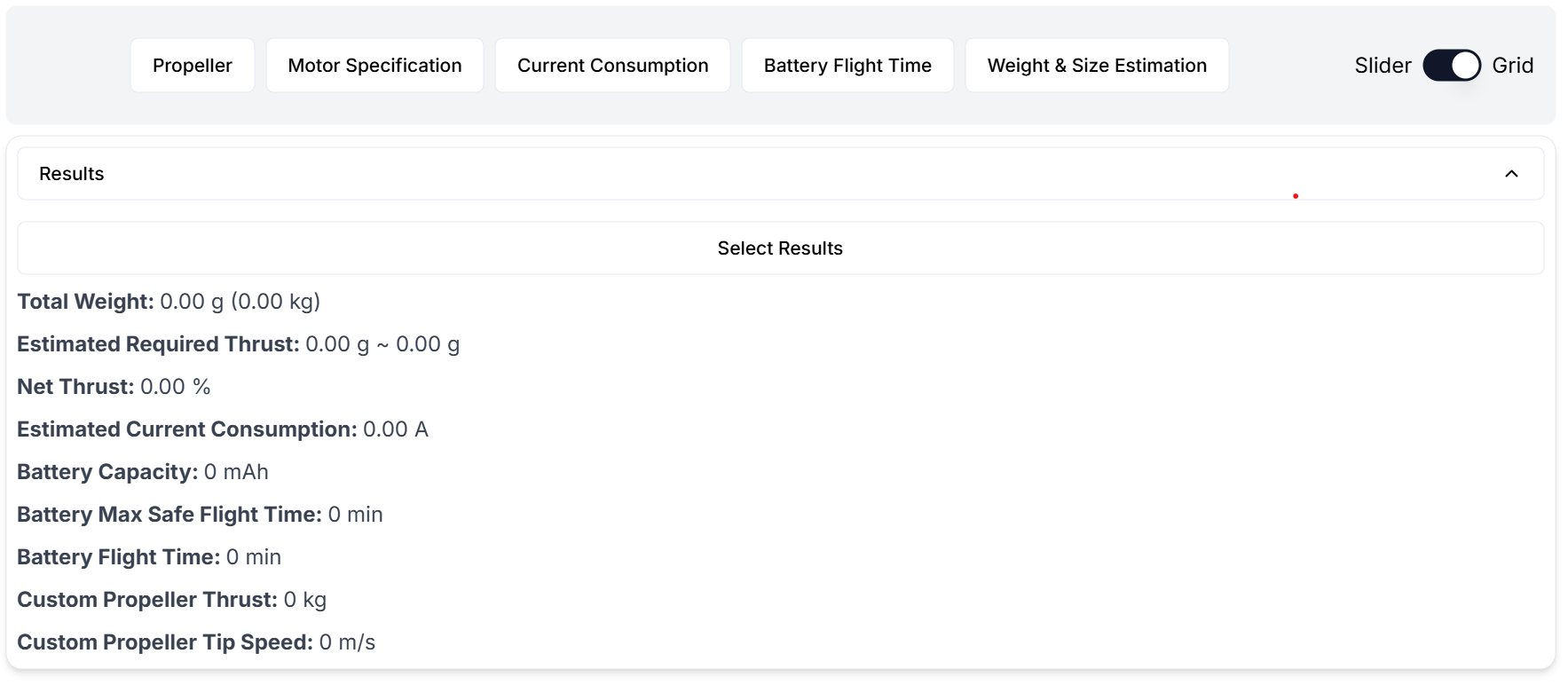

이 계산기는 드론 설계에 필요한 정보를 입력하고 주요 요소를 산출할 수 있습니다.
현재 구현된 계산기는 다음과 같은 정보를 제공합니다:
- 총 무게
- 필요 추력 예측
- 순 추력
- 예상 전류 사용량
- 배터리 용량
- 배터리 최대 안전 비행 시간
- 배터리 비행 시간
- 프로펠러 추력
- 프로펠러 팁 속도
1. 프로펠러
일반
최대 모터 출력(와트), 기본 모터 RPM, 최대 모터 RPM을 입력한 후, 생성된 데이터에서 적합한 프로펠러 정보를 선택하세요.

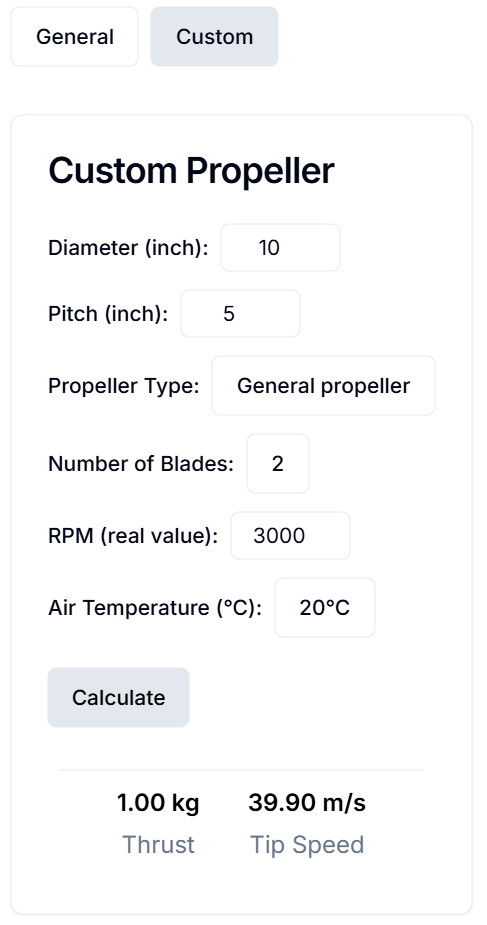

맞춤형
프로펠러 직경과 피치를 입력한 후, 프로펠러 유형, 날개 수, RPM, 공기 온도를 지정하여 팁 속도와 추력을 계산하세요.

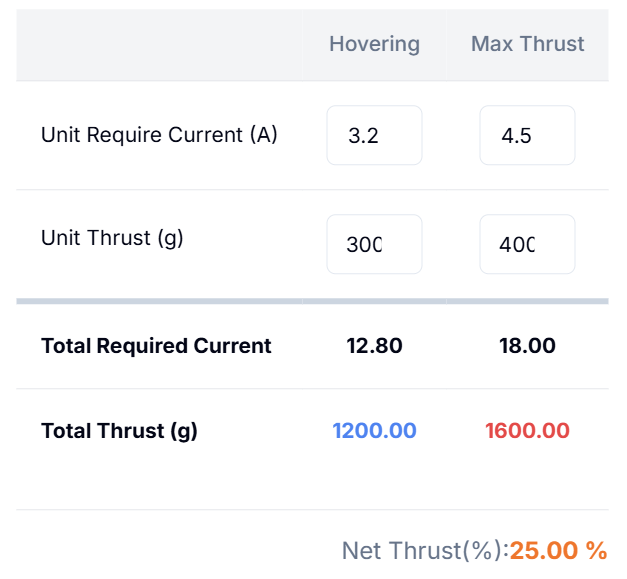

2. 모터 사양
호버링과 최대 추력에 대한 필요 전류와 추력을 입력하여 총 전류, 총 추력, 및 사용 가능한 추력 여유를 예측하세요.

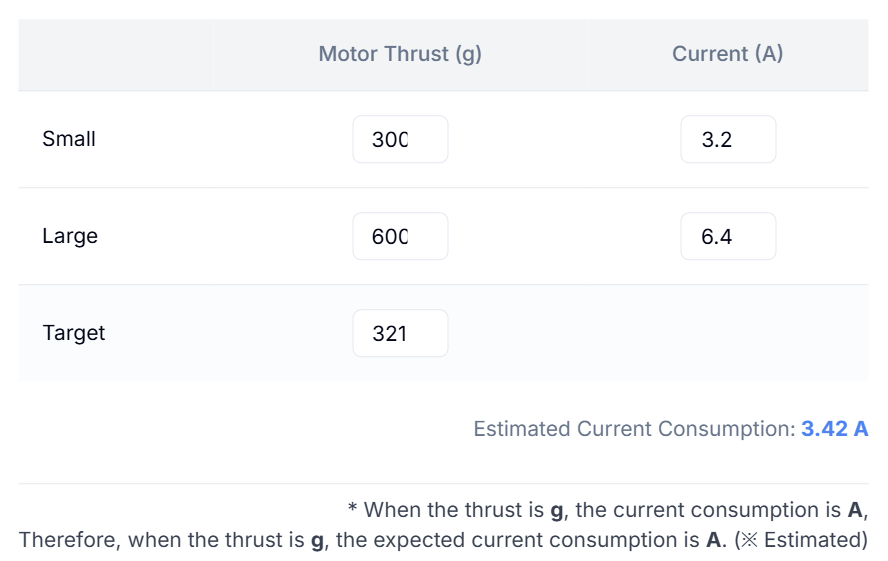

3. 전류 소비
모터 사양 표를 참조하여 낮은 범위와 높은 범위의 추력 및 전류 값을 입력하고, 목표 추력을 입력하여 예상 전류 사용량을 예측하세요.

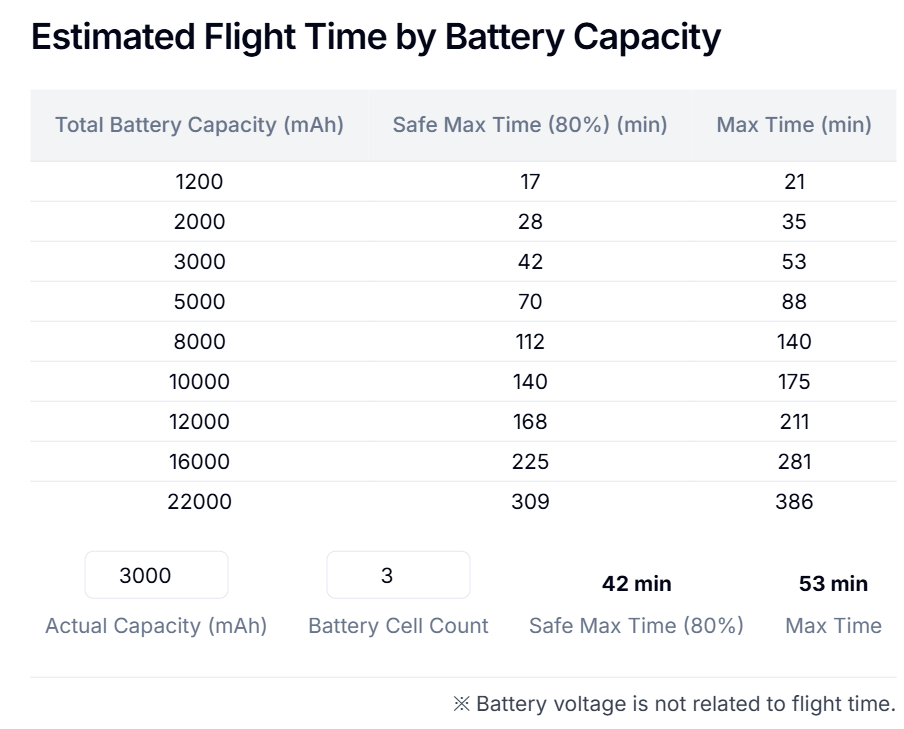

4. 배터리 비행 시간
리포 배터리의 용량과 셀 수를 입력하여 비행 시간을 예측하세요.
이 계산에는 3단계에서 예측된 전류 사용량이 필요합니다.
5. 무게 및 크기 예측
페이로드, 모터, ESC(전자 속도 제어기), 배터리, 프레임의 무게를 입력하여 총 무게를 예측하세요.
- 모터와 ESC의 수는 동일한 값으로 입력해야 합니다.
- 배터리 무게는 4단계에서 자동으로 예측되지만, 수동으로 입력할 수도 있습니다.
- 선택한 규제에 따라 무게 경고가 표시될 수 있습니다.
피드백 및 향후 업데이트
- 정확도 향상: 실제 비행 데이터를 기반으로 한 추력 대 중량 비율 공식 개선.
- 대화형 UI: 단계별 입력과 실시간 결과 미리보기를 포함한 더 직관적인 작업 흐름.
- 고급 시뮬레이션과의 연동: 설계 요소를 FEA/CFD 모듈로 매끄럽게 전달하여 추가 분석 수행.
계산기를 개선하거나 새로운 요소를 추가할 제안을 환영합니다.
기본 설계 모듈은 더 정확한 공식, 향상된 시각적 요소, 그리고 고급 시뮬레이션 모듈과의 긴밀한 연동을 통해 정기적으로 업데이트될 예정입니다.
질문이나 제안이 있으신가요? FAQ 및 문제 해결 섹션을 확인하거나 지원 채널로 연락해 주세요.
