고급 시뮬레이션 개요

고급 시뮬레이션은 구조 해석(FEA), 유동 해석(CFD), Vortex Method 솔버를 활용해 Computier Aided Engineering(CAE)을 통해 신뢰할 수 있고 유의미한 결과를 제공합니다.


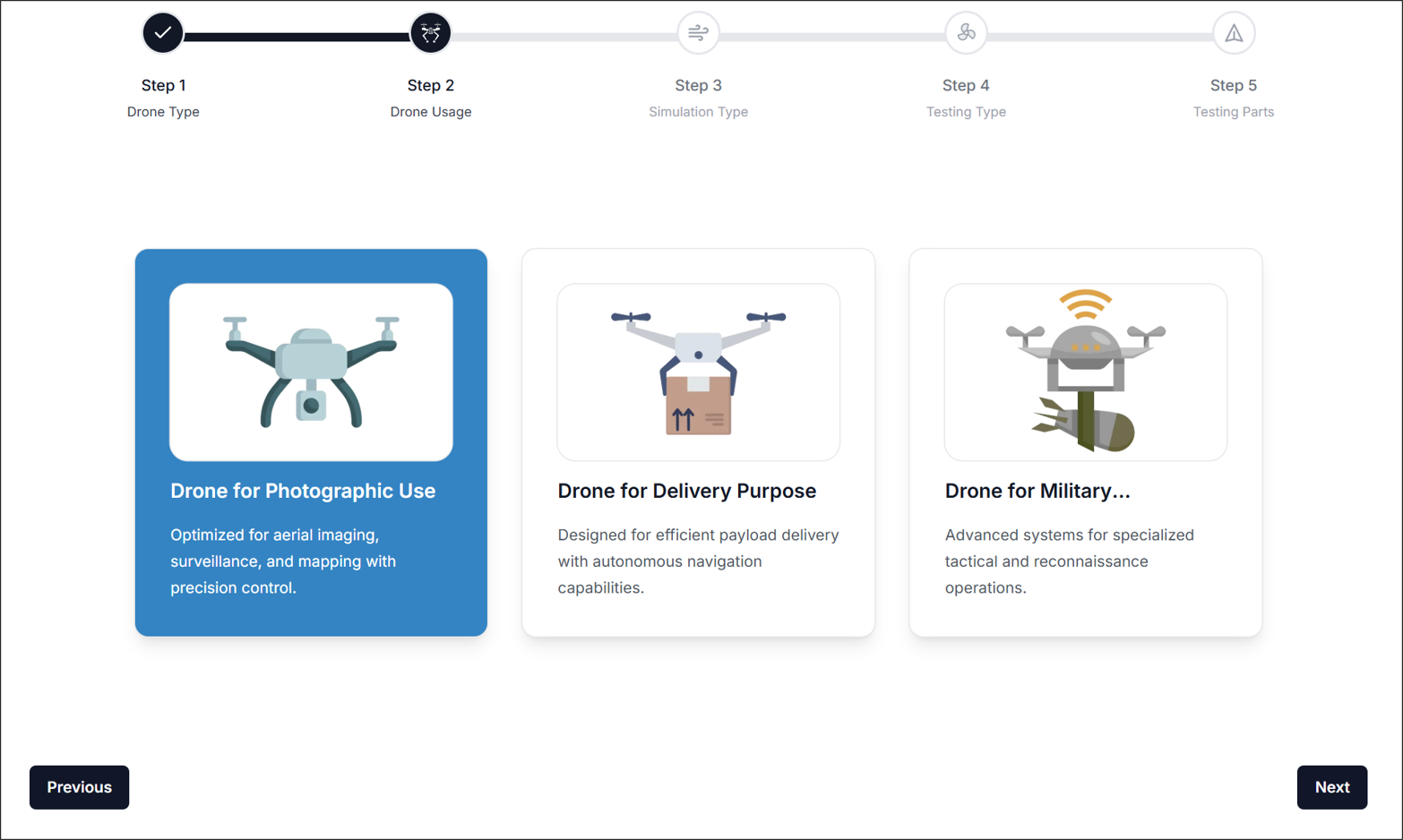

1. 새 프로젝트 생성​

고급 시뮬레이션을 처음 사용하신다면 새 프로젝트로 이동하여 원하는 해석을 올바르게 수행할 수 있도록 아래 과정을 설정하시기 바랍니다.

1.1. 시뮬레이션 유형​

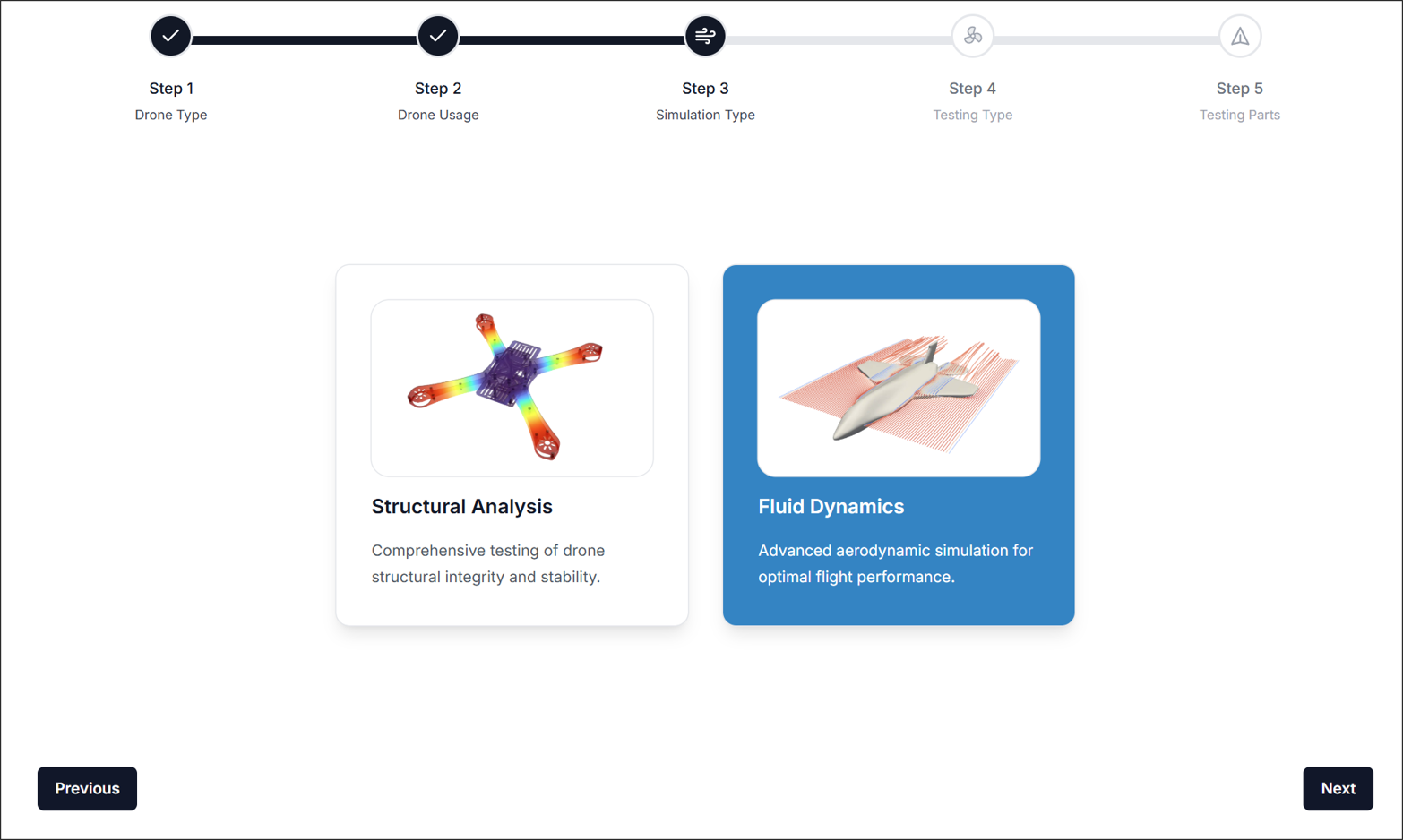

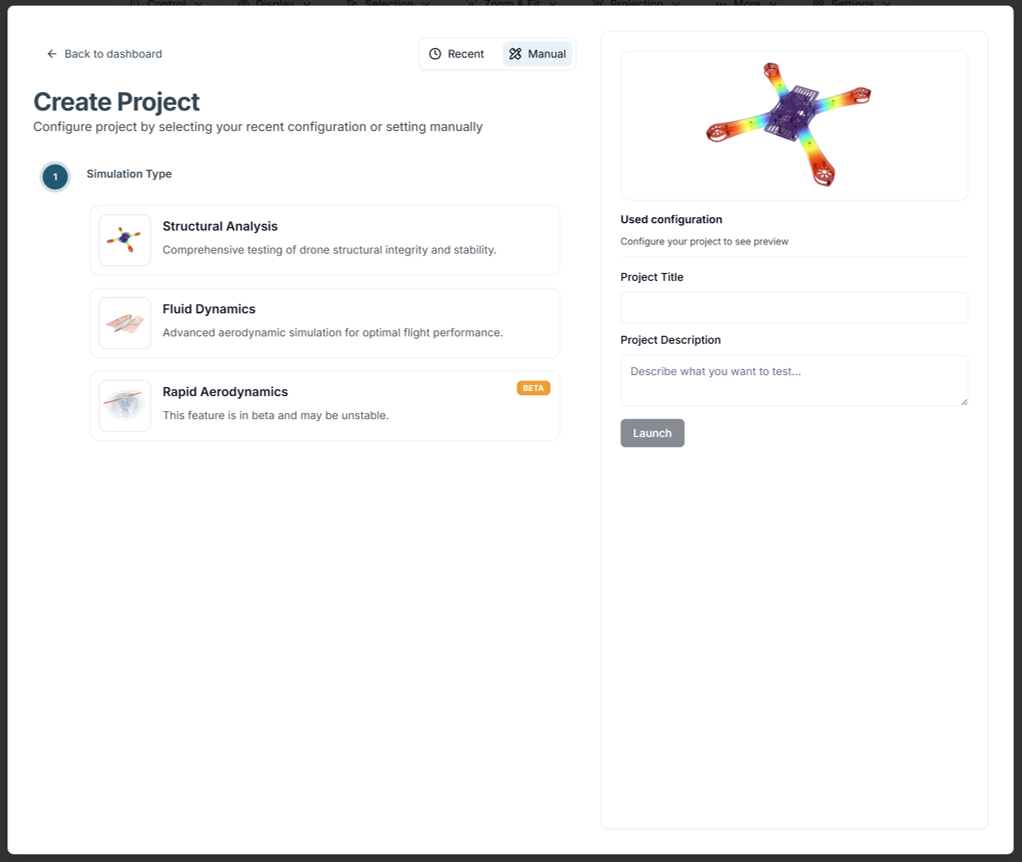

그림 1. 시뮬레이션 유형

실행할 해석 종류를 선택합니다.

  • 구조 해석
    3차원 구조물에 대해 격자를 생성하고 정적 하중 조건을 가정하여 응력 분포, 변형을 해석합니다. brep, step 확장자 파일을 사용하며 여러 solid로 구성된 compsolid도 해석이 가능합니다.
  • 유동 해석
    3차원 유동 공간에 대해 격자를 생성하고 Reynolds Averaged Navier-Stokes(RANS) 방정식 기반 솔버를 활용하여 공력특성을 평가합니다. CAD를 불러올 경우 brep, step, stl 확장자 파일을 사용하며 하나의 solid로 가정합니다.
  • 빠른 공력 해석
    표면 격자에 Vortex Method 솔버를 활용하여 비정상상태(unsteady)의 공력특성을 평가합니다. CAD를 불러올 경우 stl 확장자 파일을 사용하며, stl 파일은 표면 격자 개수가 2,000개를 넘을 수 없습니다.

현재 빠른 공력 해석은 베타버전이므로, 서비스가 불안정할 수 있습니다.

1.2. 테스트 유형​

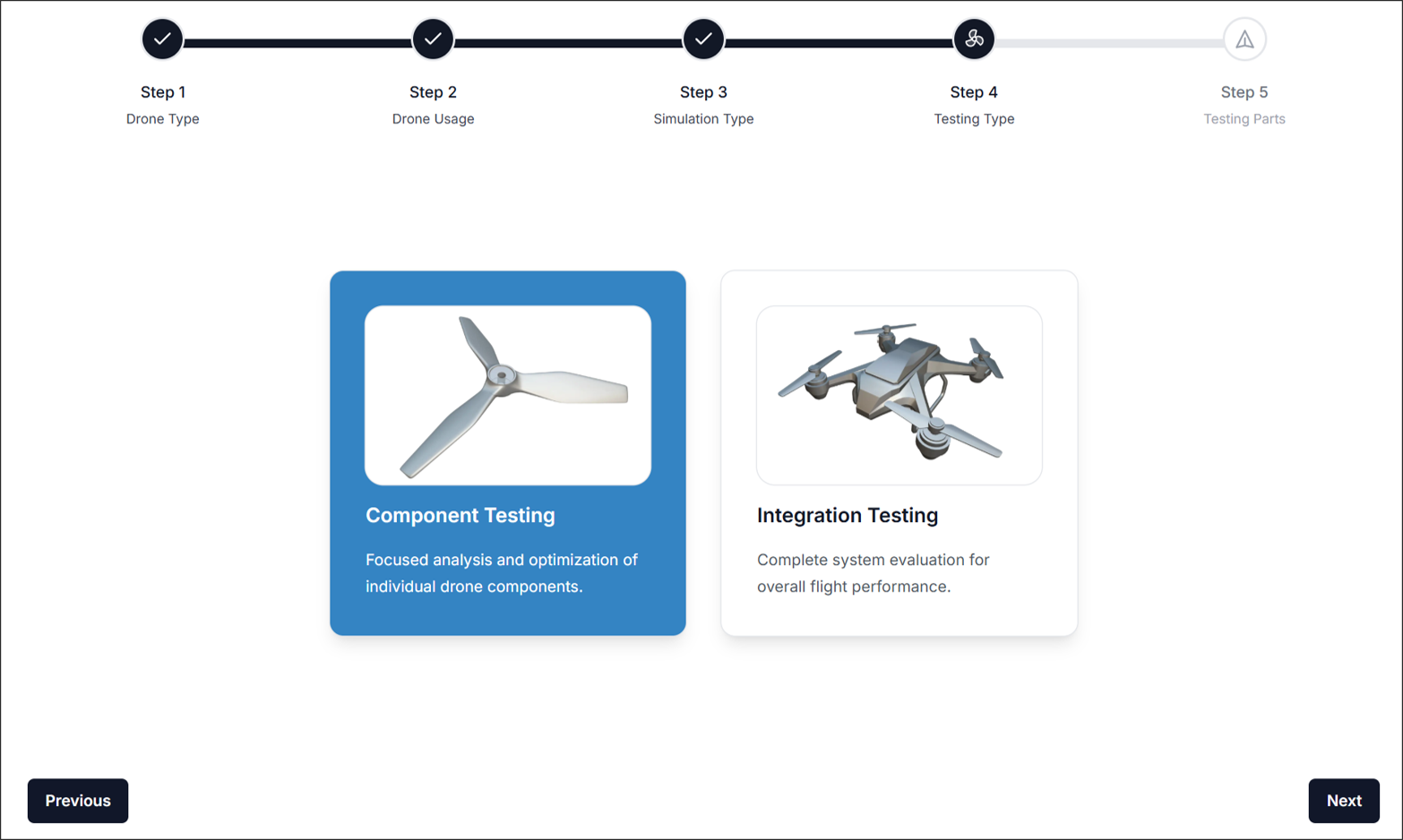

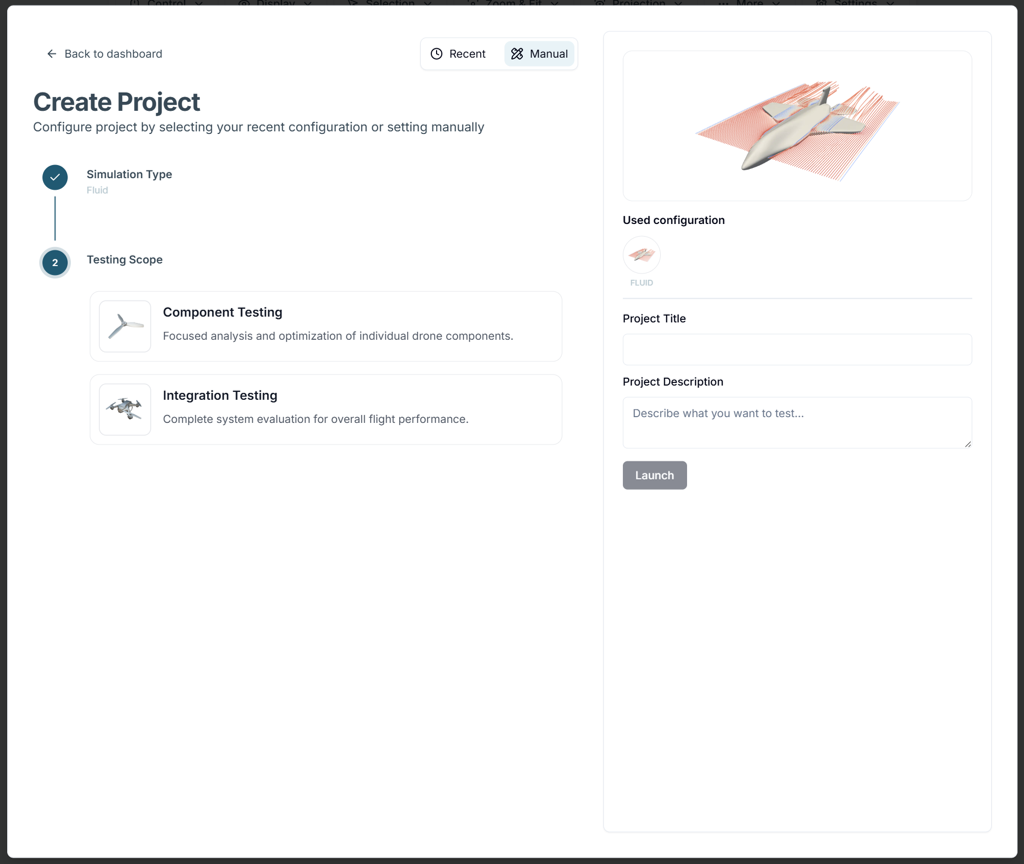

그림 2. 테스트 유형

테스트 수준을 선택합니다.

  • 부품 테스트
    프로펠러, 날개와 같은 단일 부품 해석 목적에 맞는 서비스를 제공합니다.
  • 통합 테스트
    통합 혹은 복합적인 해석 서비스를 제공합니다.

1.3. 테스트 부품​

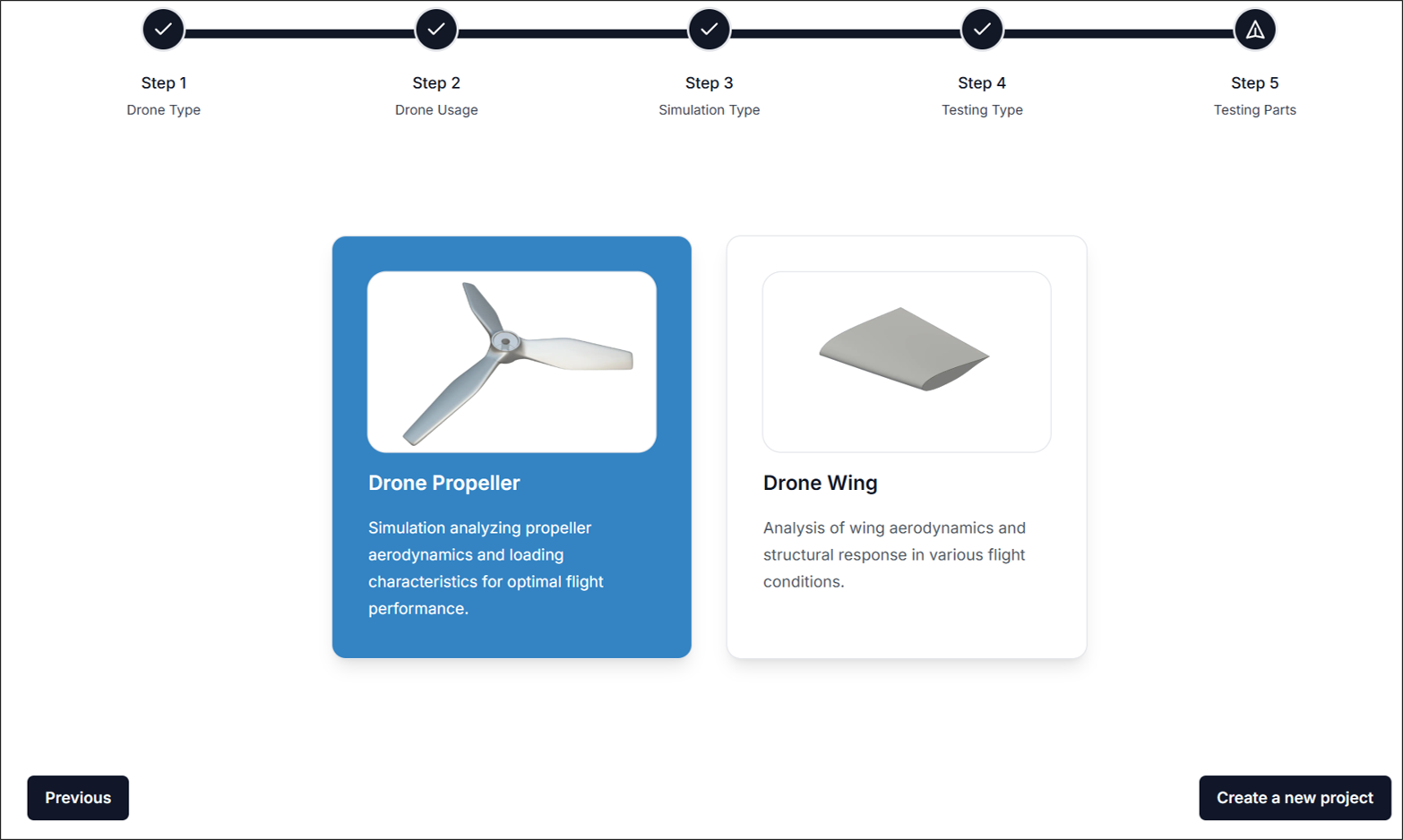

그림 3. 테스트 부품: 부품 테스트

부품 테스트​

  • 프로펠러/날개: 형상, 재료선정, 공기역학적 특성 등 부품의 성능 해석에 집중합니다.

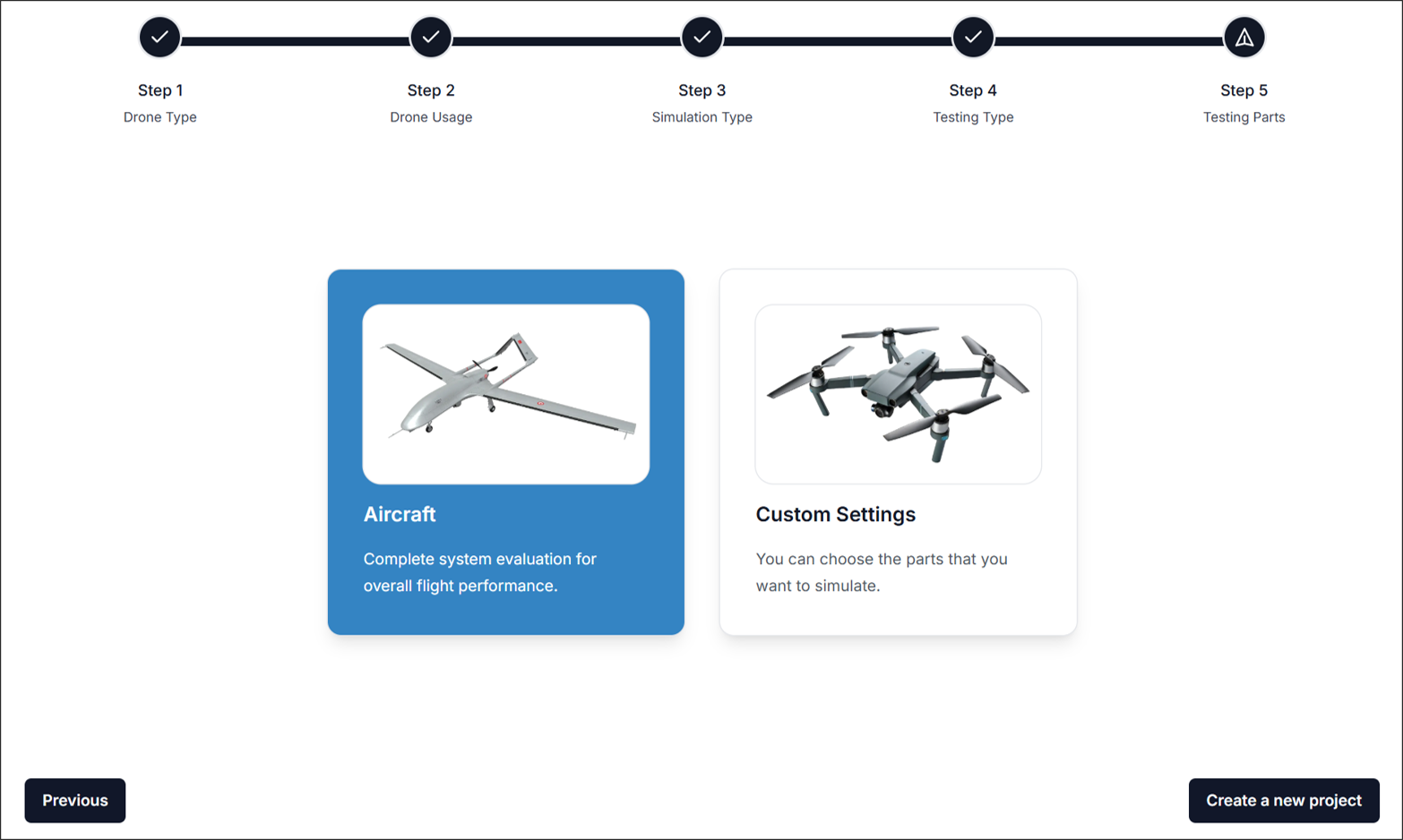

통합 테스트​

  • 항공기(통합): 전체 드론 조립체에 대한 종합 시뮬레이션을 수행합니다.

  • 사용자 지정(통합): 시뮬레이션할 형상을 직접 선택할 수 있습니다.

부품 선택 후 소재 특성, 경계 조건 등 추가 설정을 진행합니다.

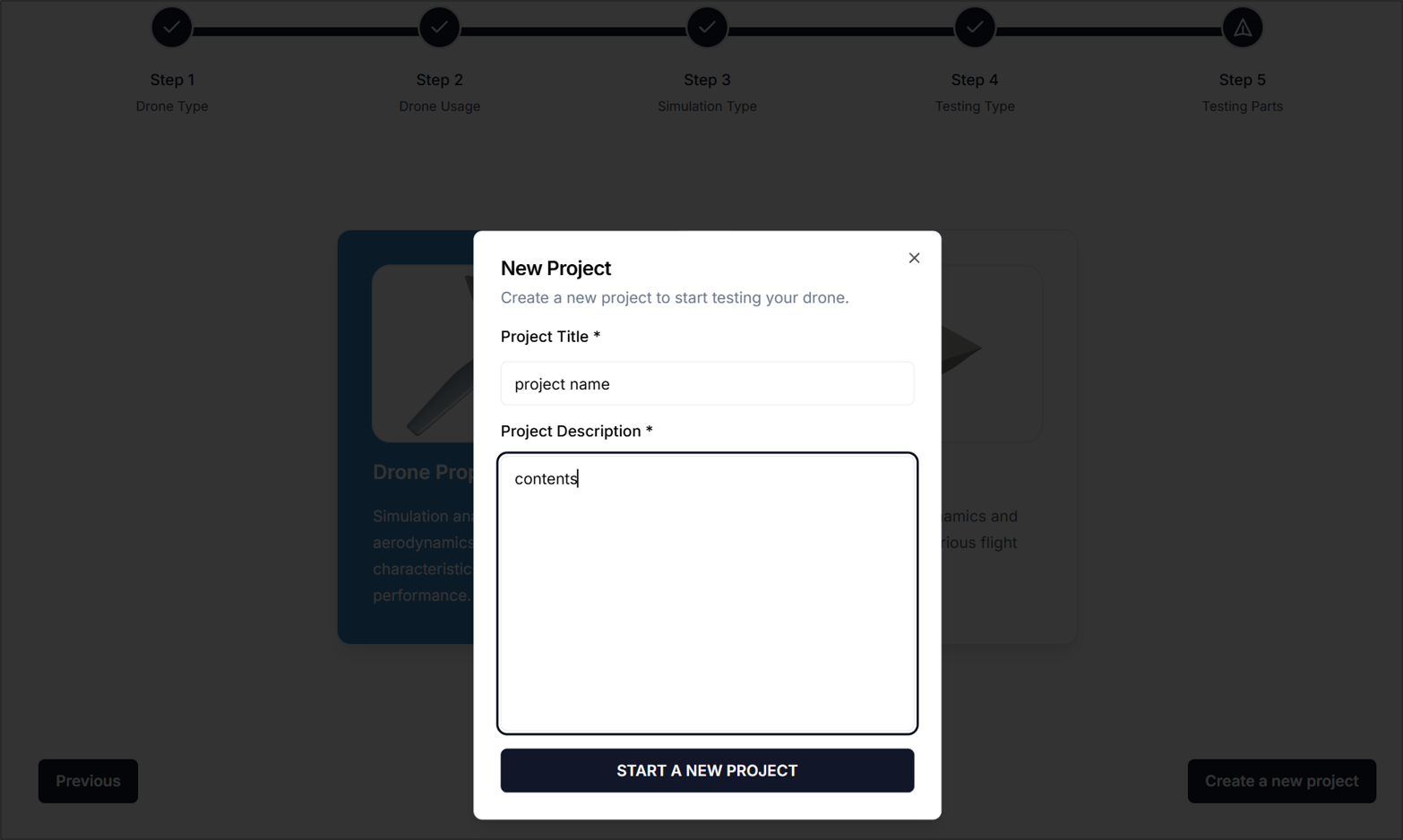

1.4. 새 프로젝트 이름 및 설명​

프로젝트 제목과 설명을 입력한 뒤 시작하기를 클릭합니다.


2. 워크벤치​

프로젝트를 생성하거나 열면 워크벤치 화면이 표시됩니다. 이 화면의 구성은 아래와 같습니다.

2.1. 워크벤치 개요​

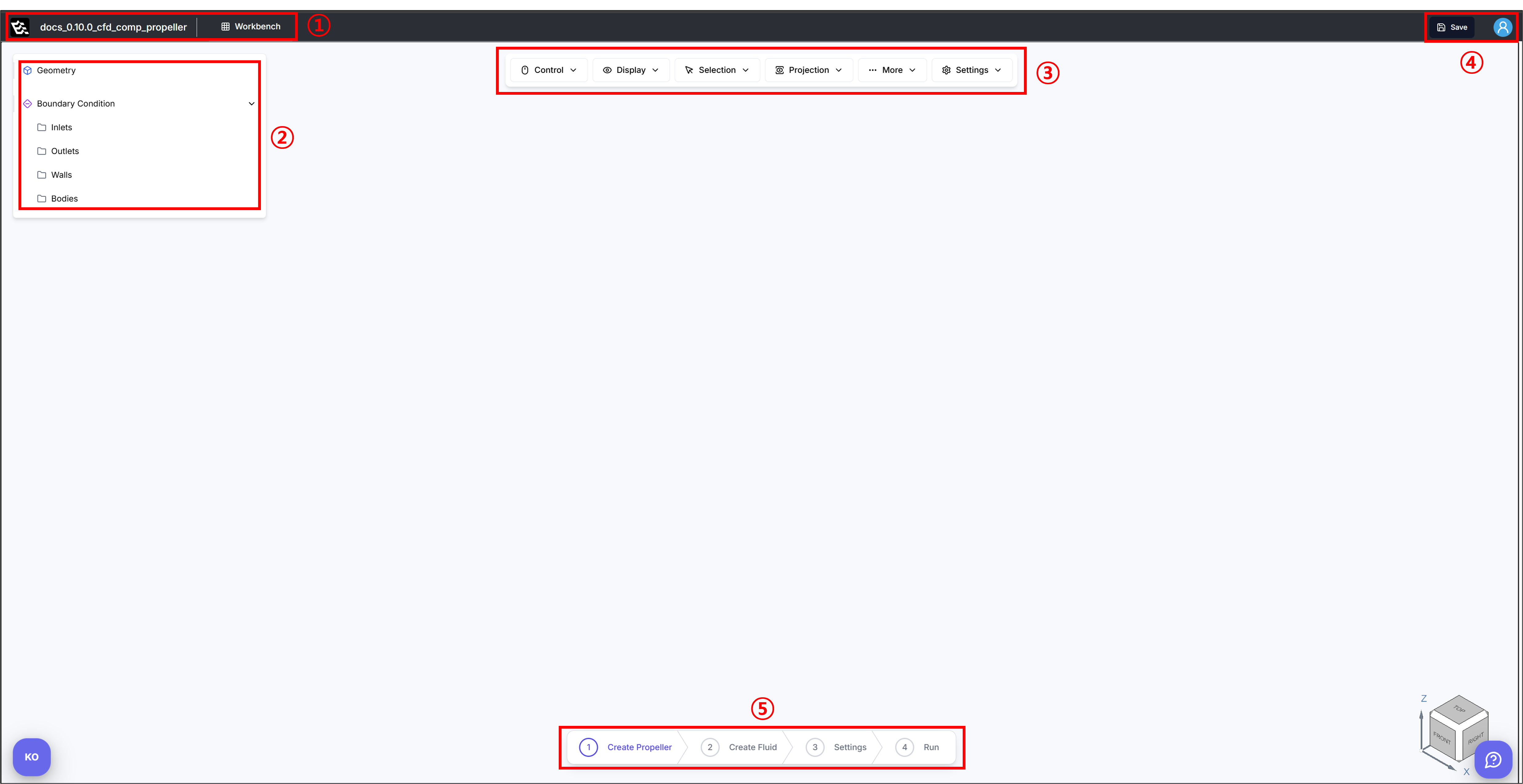

그림 1. 워크벤치 개요

  • 1) 프로젝트명 및 워크벤치 표시: 현재 열린 프로젝트명과 활성 워크벤치가 표시됩니다.
  • 2) 형상 및 경계 조건 모델 트리: 형상과 경계 조건 등 모델 구성요소를 계층적으로 보여줍니다. 각 부품별 상세 정보는 해당 문서를 참고하시길 바랍니다.
  • 3) 툴바 패널: 3D 뷰어와 상호작용할 수 있는 주요 기능을 제공합니다. 자세한 설명은 2.2. 툴바 패널에서 확인할 수 있습니다.
  • 4) 저장 및 사용자 계정: 진행 중인 작업을 저장하고 사용자 계정 옵션에 접근할 수 있습니다. 데이터 손실 방지와 사용자 환경설정, 로그인 상태 확인이 가능합니다.
  • 5) 워크플로우 패널: CFD/FEA 설정을 위한 단계별 가이드 워크플로우를 제공합니다. 각 부품별 상세 정보는 해당 문서를 참고하시길 바랍니다.

2.2 툴바 패널​

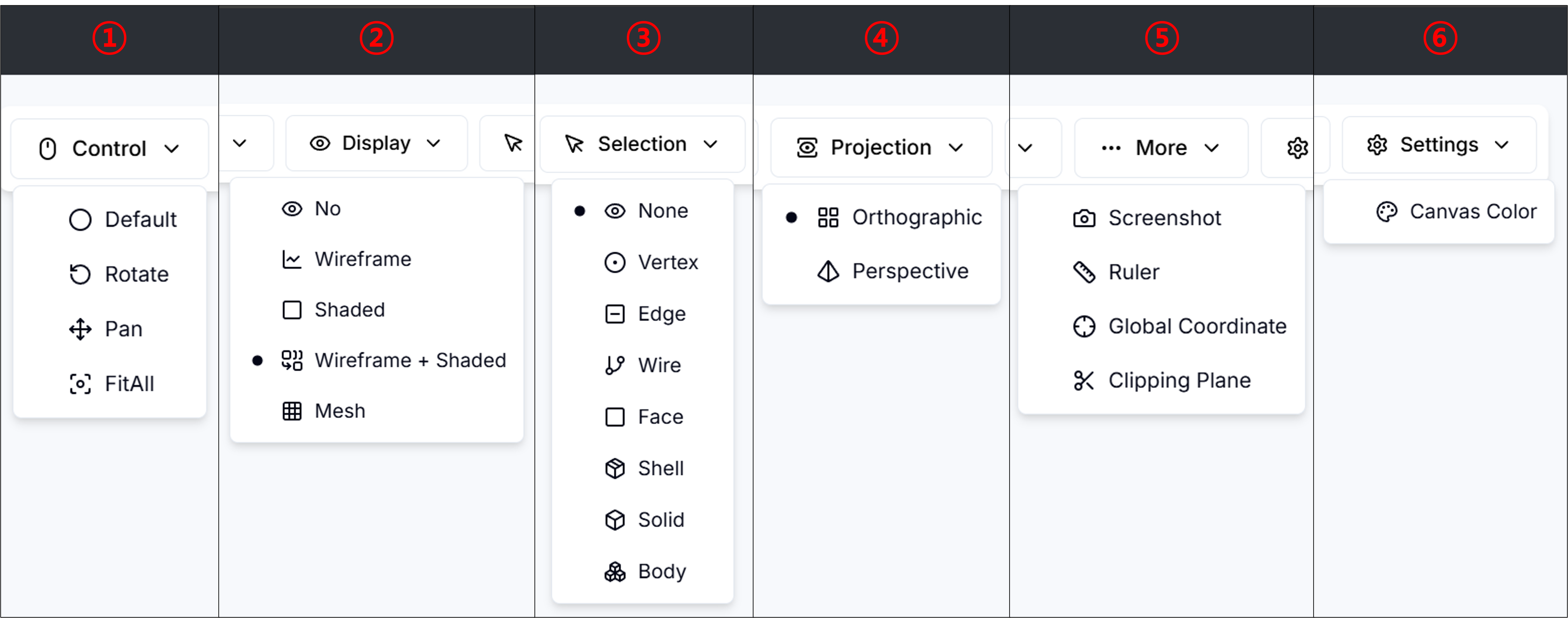

그림 2. 툴바 패널

툴바 패널은 3D 뷰어 환경 제어를 위한 주요 도구를 제공합니다. 각 기능은 아래와 같습니다.

1) 컨트롤: 3D 장면 탐색을 위한 기본 상호작용 모드입니다.

  • 기본값: 기본 상호작용 모드로 초기화합니다.
  • 회전: 시점을 회전합니다.
  • 이동: 화면 평면을 따라 시점을 이동합니다.
  • 전체 맞춤: 모든 객체를 뷰포트에 맞춥니다.

2) 표시: 3D 뷰에서 형상 표시 방식을 제어합니다.

  • 숨김: 객체를 숨깁니다.
  • 와이어프레임: 형상을 선으로 표시합니다.
  • 음영: 음영 처리된 표면을 표시합니다.
  • 와이어프레임+음영: 음영 표면 위에 선을 오버레이합니다.
  • 메시: 메쉬 구조를 시각화합니다.

3) 선택: 뷰포트에서 선택 가능한 요소 유형을 지정합니다.

  • 없음: 선택한 대상을 비활성화 합니다.
  • 점: 점 또는 버텍스를 선택합니다.
  • 모서리: 엣지를 선택합니다.
  • 와이어: 와이어프레임 요소를 선택합니다.
  • 면: 면(face)을 선택합니다.
  • 쉘: 쉘(shell) 형상을 선택합니다.
  • 솔리드: 솔리드(solid) 체적을 선택합니다.
  • 바디: 전체 형상 바디를 선택합니다.

4) 투영: 3D 뷰어의 투영 모드를 설정합니다.

  • 직교 투영: 원근 왜곡이 없는 직교 투영을 합니다.
  • 원근 투영: 거리감이 반영된 원근 투영을 합니다.

5) 기타: 추가 상호작용 및 측정 도구를 제공합니다.

  • 스크린샷: 현재 화면을 캡처합니다.
  • 자: 거리 측정 도구를 활성화합니다.
  • 글로벌 좌표: 전역 좌표축을 표시합니다.
  • 클리핑 플레인: 모델을 평면으로 절단하여 단면을 확인합니다.

6) 설정: 뷰어의 전반적인 외관을 조정합니다.

  • 캔버스 색상: 배경색을 변경합니다.

3. 해석을 위한 상세 설정 바로가기​

원하는 분석을 수행하기 위해 필요한 정보를 아래 링크에서 확인하시길 바랍니다.

3.1. 구조 해석(FEA)​

부품별

통합

3.2. 유동 해석(CFD)​

부품별

통합

3.3. 빠른 공력 해석(VM)​

부품별

통합
