고급 시뮬레이션 모듈: 프로펠러 CFD 튜토리얼

시작하기​

프로펠러 CFD 분석을 시작하려면 대시보드로 이동하여 새 프로젝트를 생성하세요.

대시보드 접근​

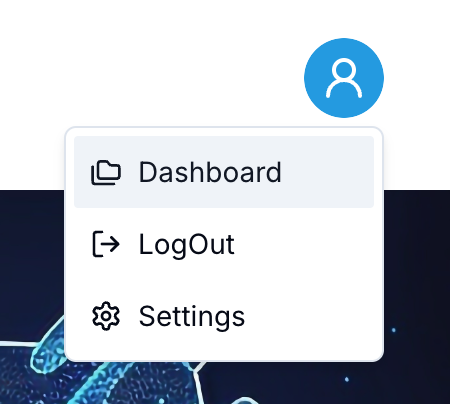

오른쪽 상단의 사용자 아이콘을 클릭하고 드롭다운 메뉴에서 대시보드를 선택하세요.

사용자 대시보드

대시보드에서 새 프로젝트를 클릭하여 설계 및 시뮬레이션 워크플로우를 시작합니다.

1단계: 드론 유형 선택​

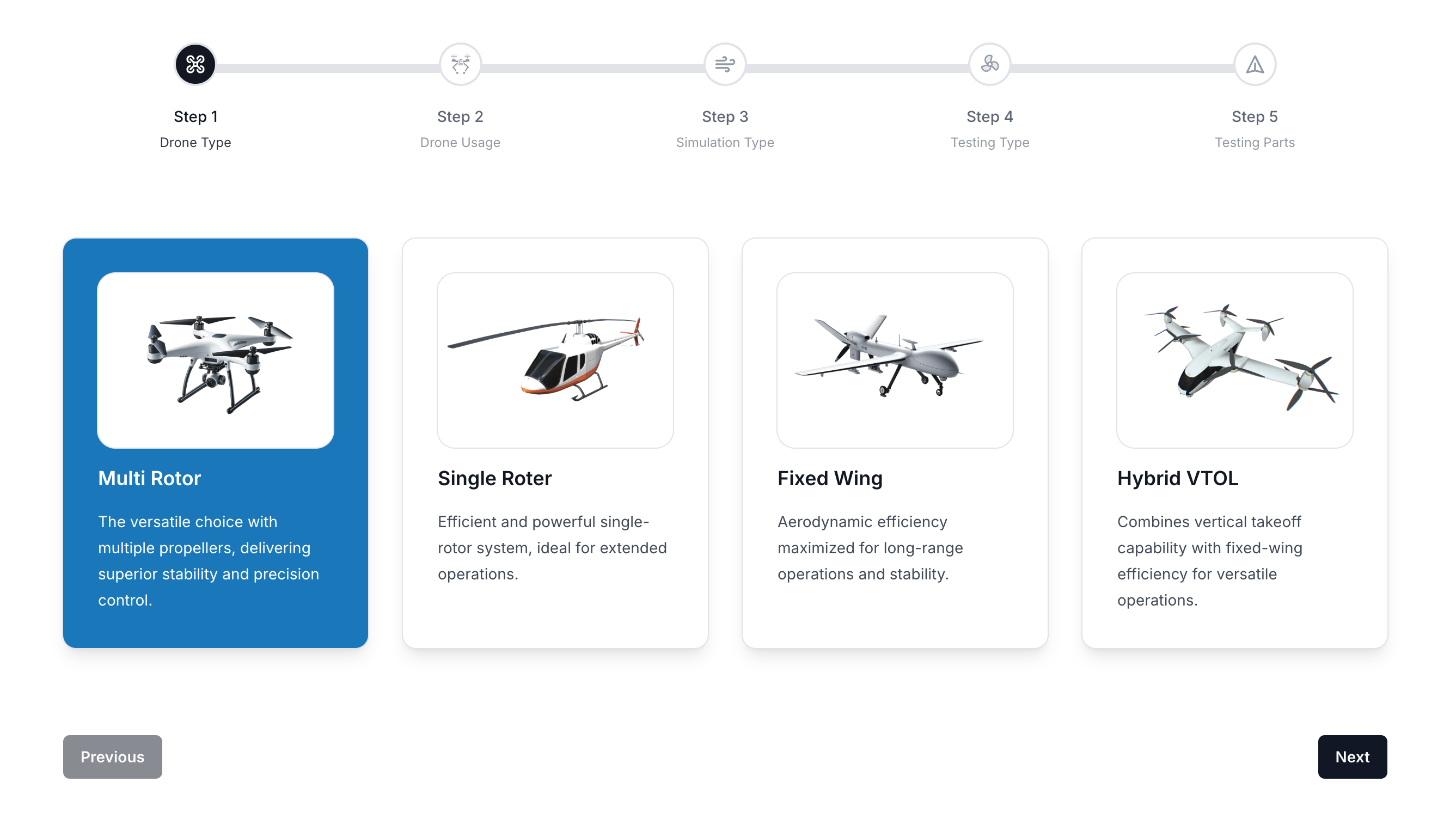

마법사의 첫 번째 단계는 디자인에 가장 적합한 드론 유형을 선택하는 것입니다.

  • 멀티 로터: 정밀한 제어를 위한 다중 프로펠러.
  • 싱글 로터: 강력하고 효율적이며, 장시간 운용에 적합.
  • 고정익: 장거리 안정성 및 효율성 최적화.
  • 하이브리드 VTOL: 수직 이착륙과 고정익 효율성 결합.

드론 유형 선택

원하는 드론 유형을 선택하고 다음을 클릭하여 진행하세요.

2단계: 드론 사용 목적 정의​

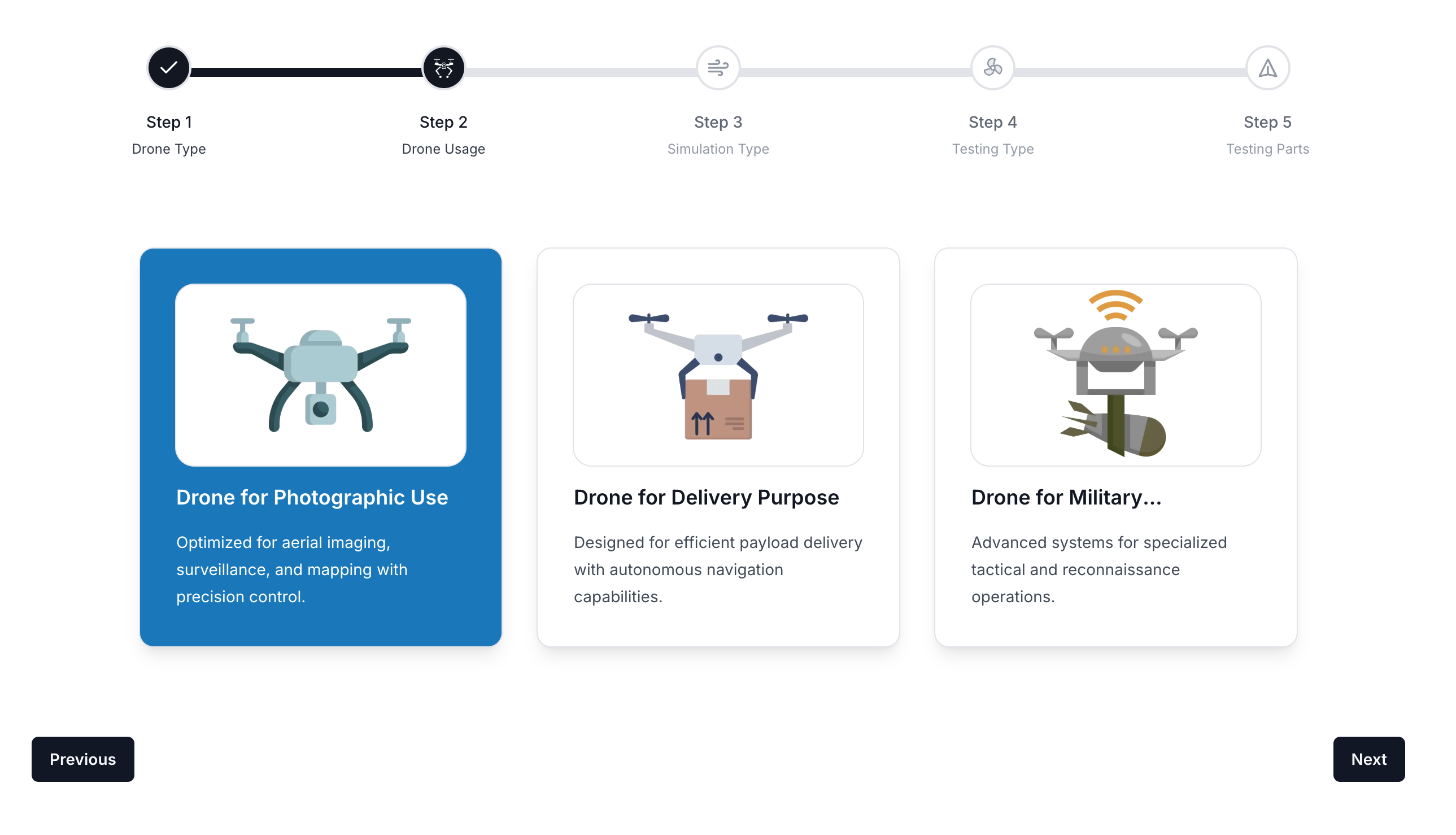

다음으로, 시뮬레이션을 맞춤화하기 위해 드론의 주요 사용 목적을 정의합니다.

  • 촬영용: 항공 이미지 촬영 및 지도 제작 최적화.
  • 배달용: 자율 항법을 통한 효율적인 화물 운송.
  • 군사 및 전술: 정찰 및 방어 용도로 특수 시스템 설계.

드론 사용 목적 선택

관련 사용 사례를 선택하고 다음을 클릭하여 계속 진행합니다.

3단계: 시뮬레이션 유형 선택​

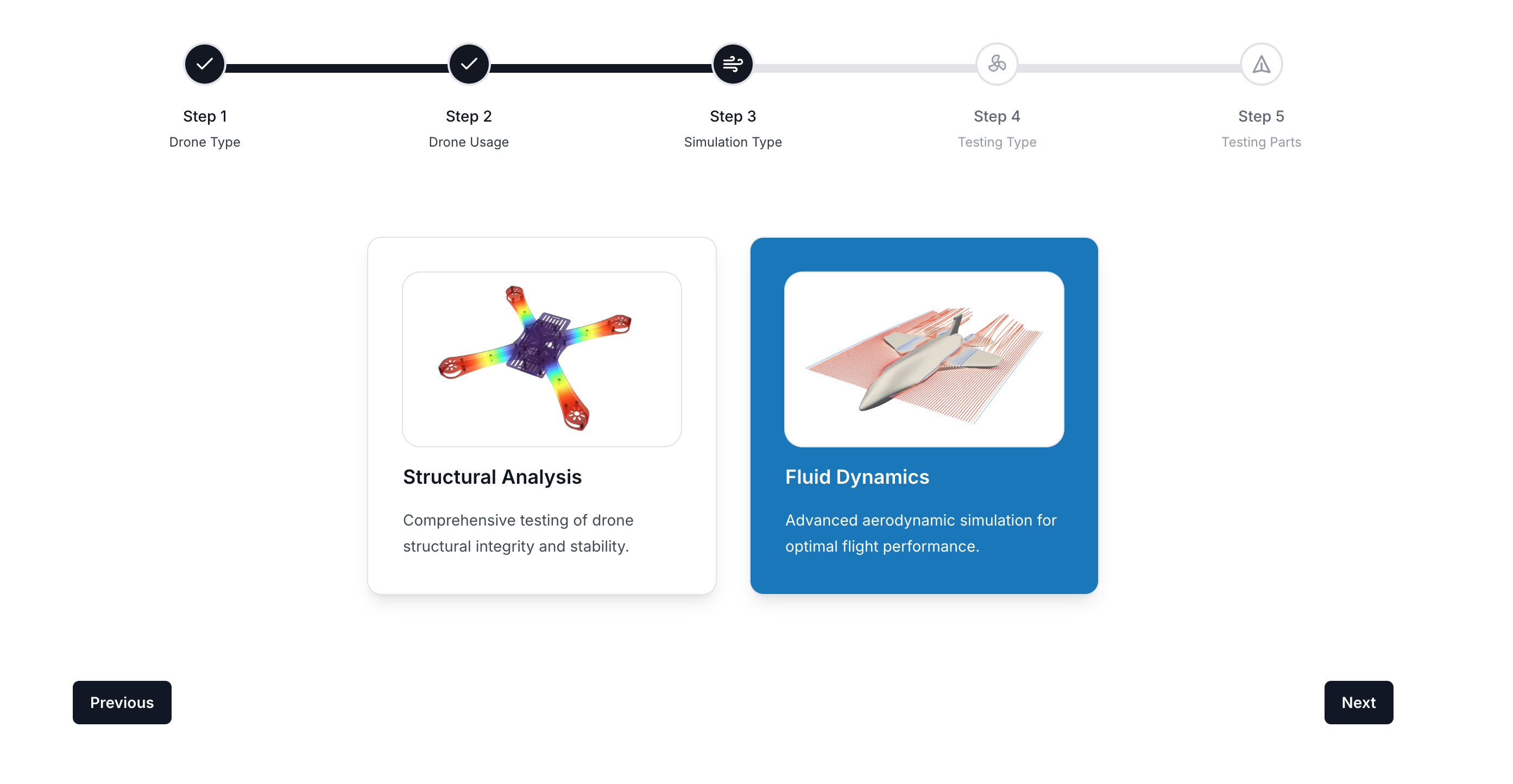

이 단계에서는 실행할 시뮬레이션 유형을 선택합니다. 이 튜토리얼에서는 프로펠러 CFD에 중점을 두므로 유체 역학을 선택합니다.

  • 구조 분석: 드론 프레임의 내구성 및 강도 평가.
  • 유체 역학: 최적의 비행 효율성을 위한 공기역학 성능 시뮬레이션.

시뮬레이션 유형 선택

유체 역학 옵션을 선택한 후 다음을 클릭하세요.

4단계: 부품 통합​

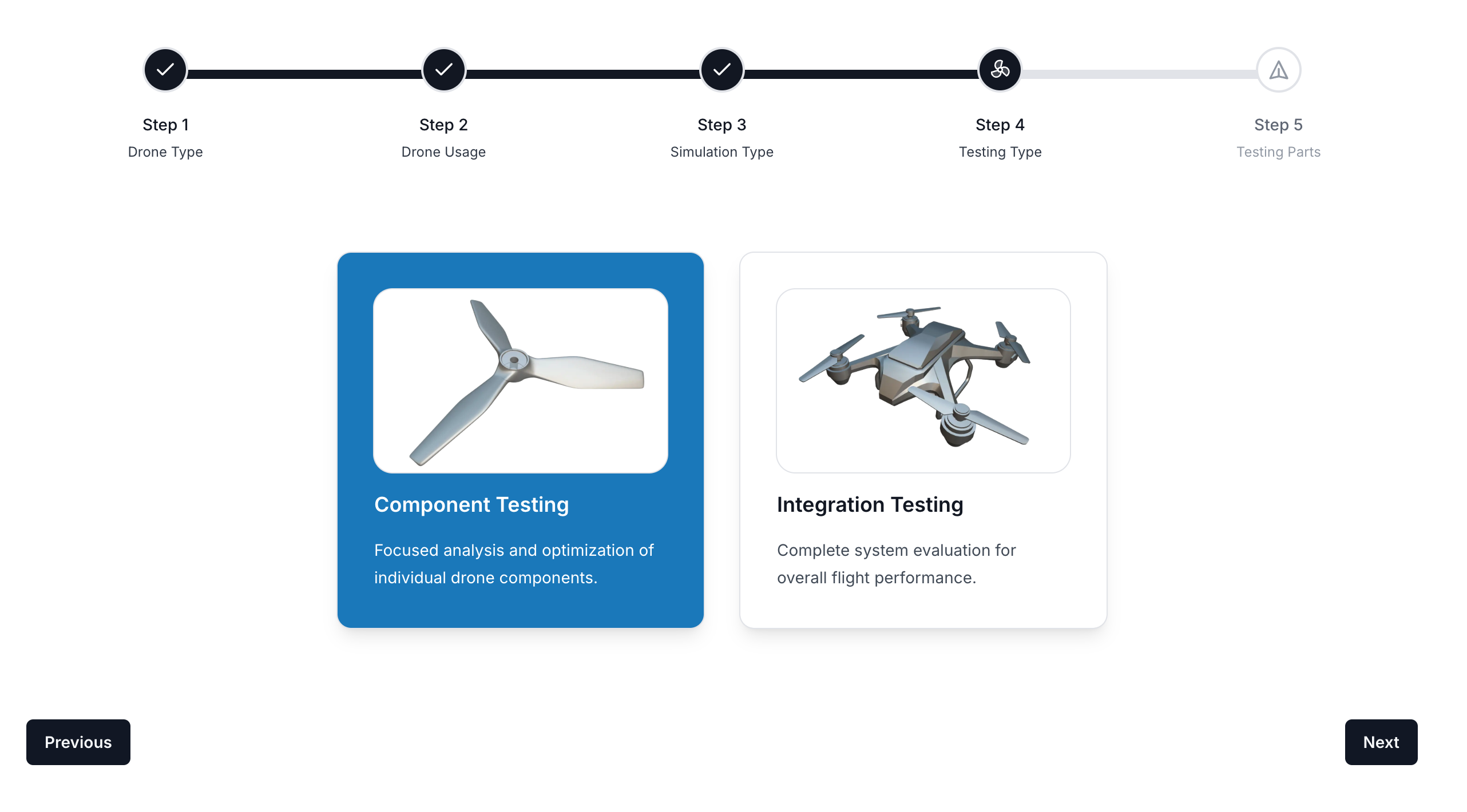

이 단계에서는 시뮬레이션을 실행하기 전에 필요한 드론 부품을 통합하여 호환성을 보장하는 방법을 안내합니다.

부품 통합

5단계: 테스트할 부품 선택​

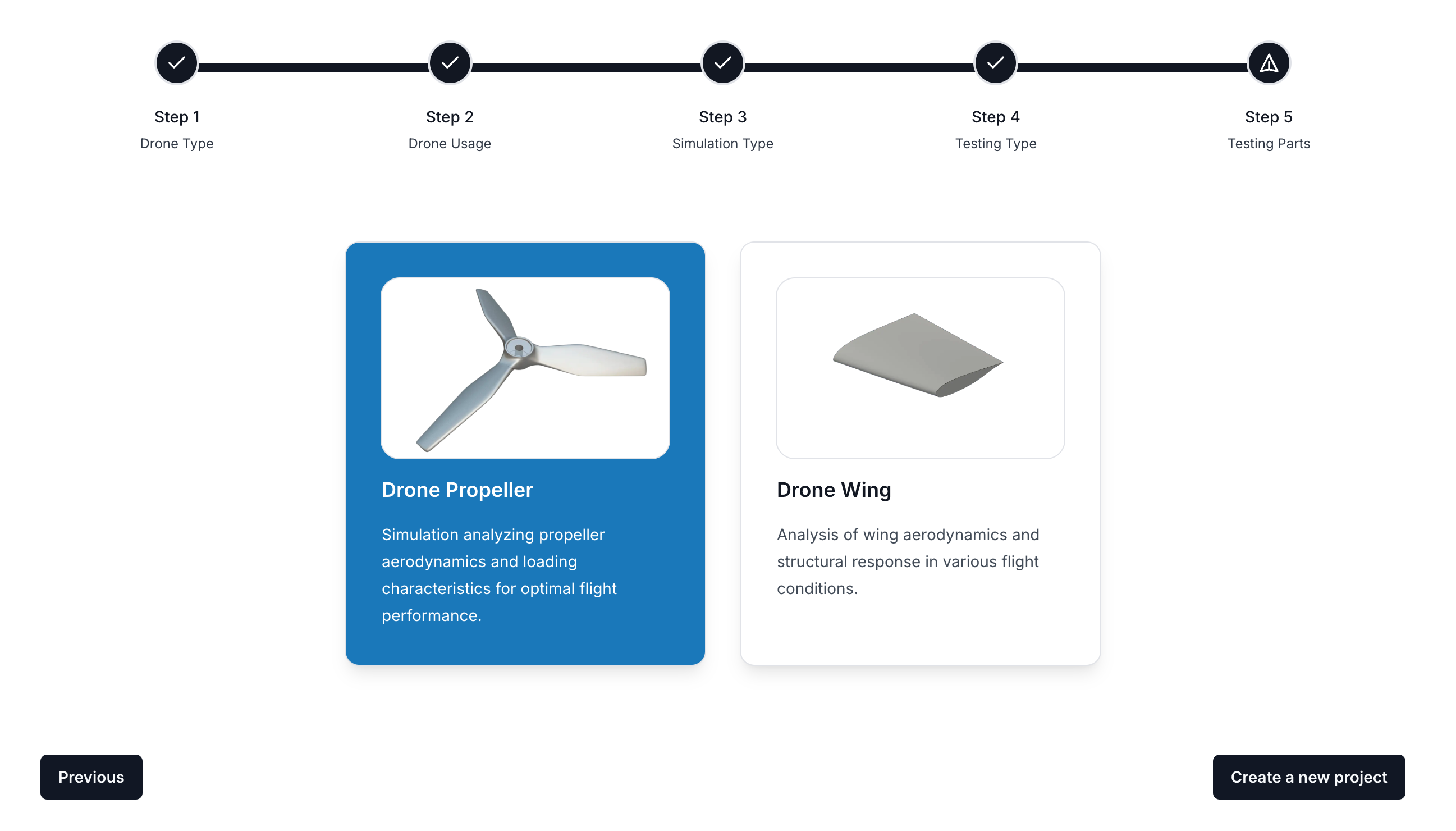

이 단계에서는 공기역학 분석을 수행할 드론의 부품을 정의합니다.

  • 드론 프로펠러: 프로펠러의 공기역학 및 하중 특성 시뮬레이션.
  • 드론 날개: 다양한 조건에서 날개의 공기역학 및 구조적 거동 해석.

테스트할 부품 선택

다음을 클릭하여 프로펠러 CFD 워크플로우를 계속 진행하세요.

새 프로젝트 생성​

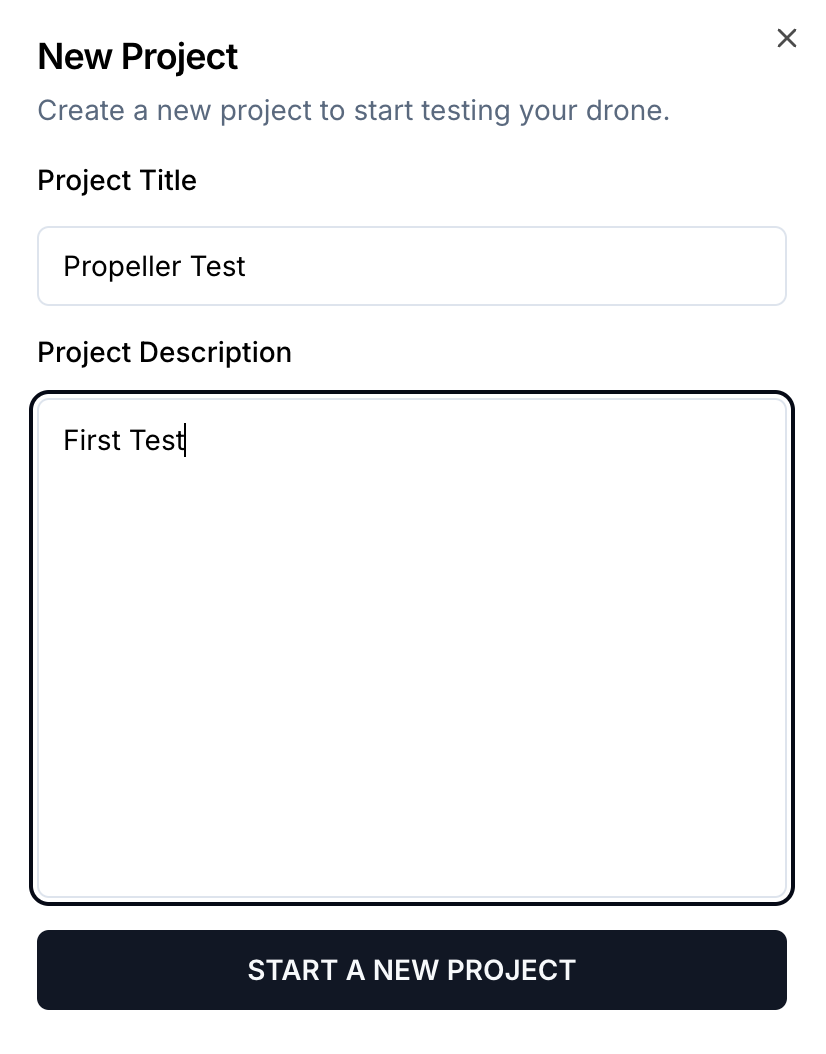

프로젝트 제목과 설명을 입력하여 프로젝트 설정을 정의하고 새 프로젝트 시작을 클릭합니다.

새 프로젝트 설정

6단계: 프로펠러 설계 워크플로우​

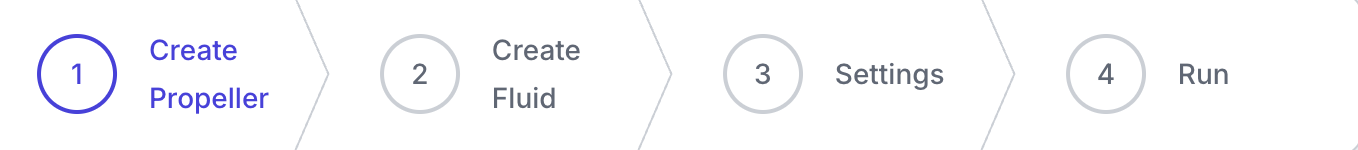

이제 워크플로우 패널이 설계 및 분석 단계를 안내합니다. 첫 번째 단계는 프로펠러 기하학을 만드는 것입니다.

프로펠러 워크플로우

7단계: 프로펠러 구조 설계​

프로펠러의 근본, 중간, 측면 섹션을 정의하여 기하학적 매개변수를 조정합니다.

프로펠러 설계 - 근본, 중간, 측면 섹션

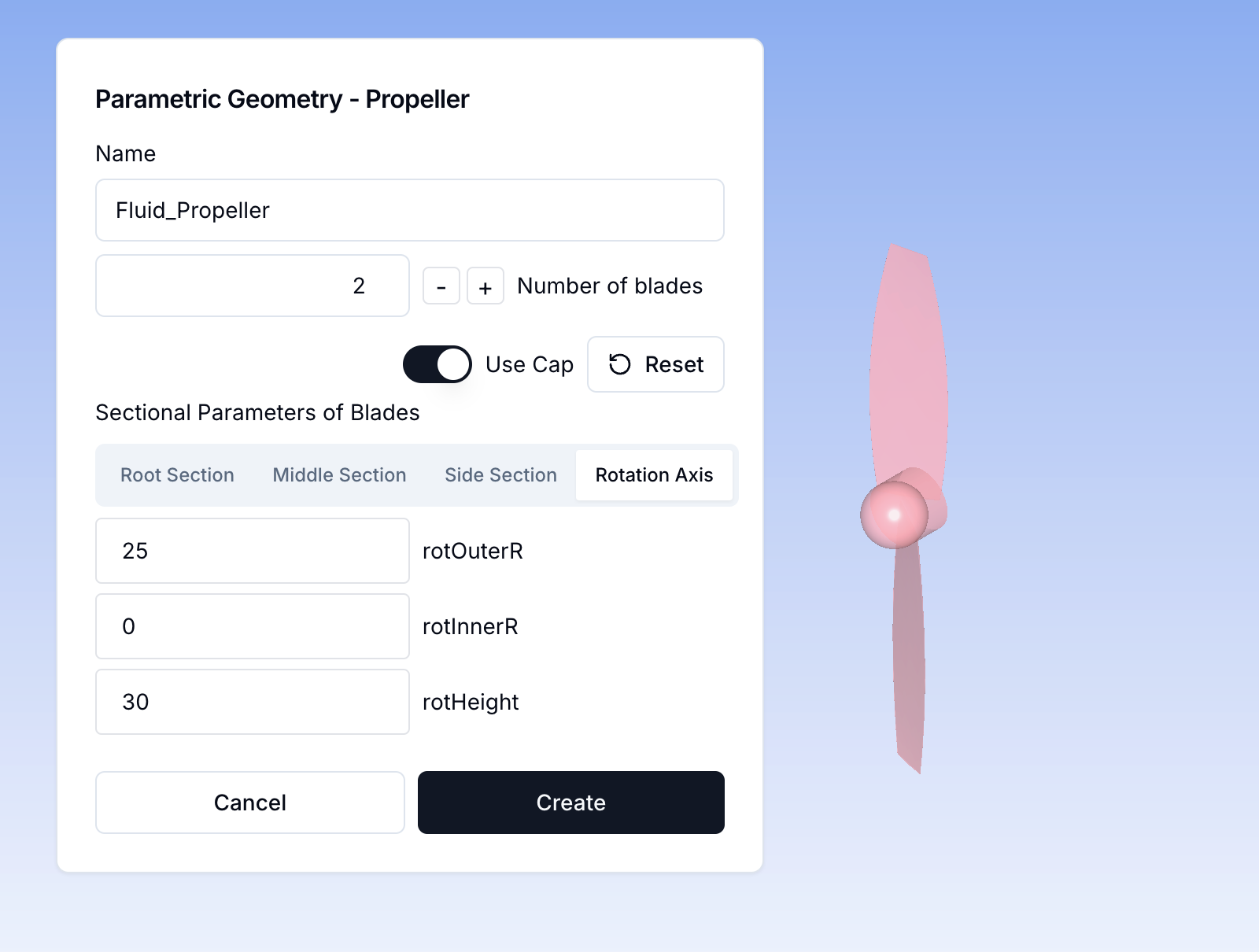

회전축 탭으로 전환하여 프로펠러의 회전 속성도 정의합니다.

프로펠러 설계 - 회전축

생성을 클릭하여 프로펠러 기하학을 완료합니다.

8단계: 프로펠러 CAD 완료​

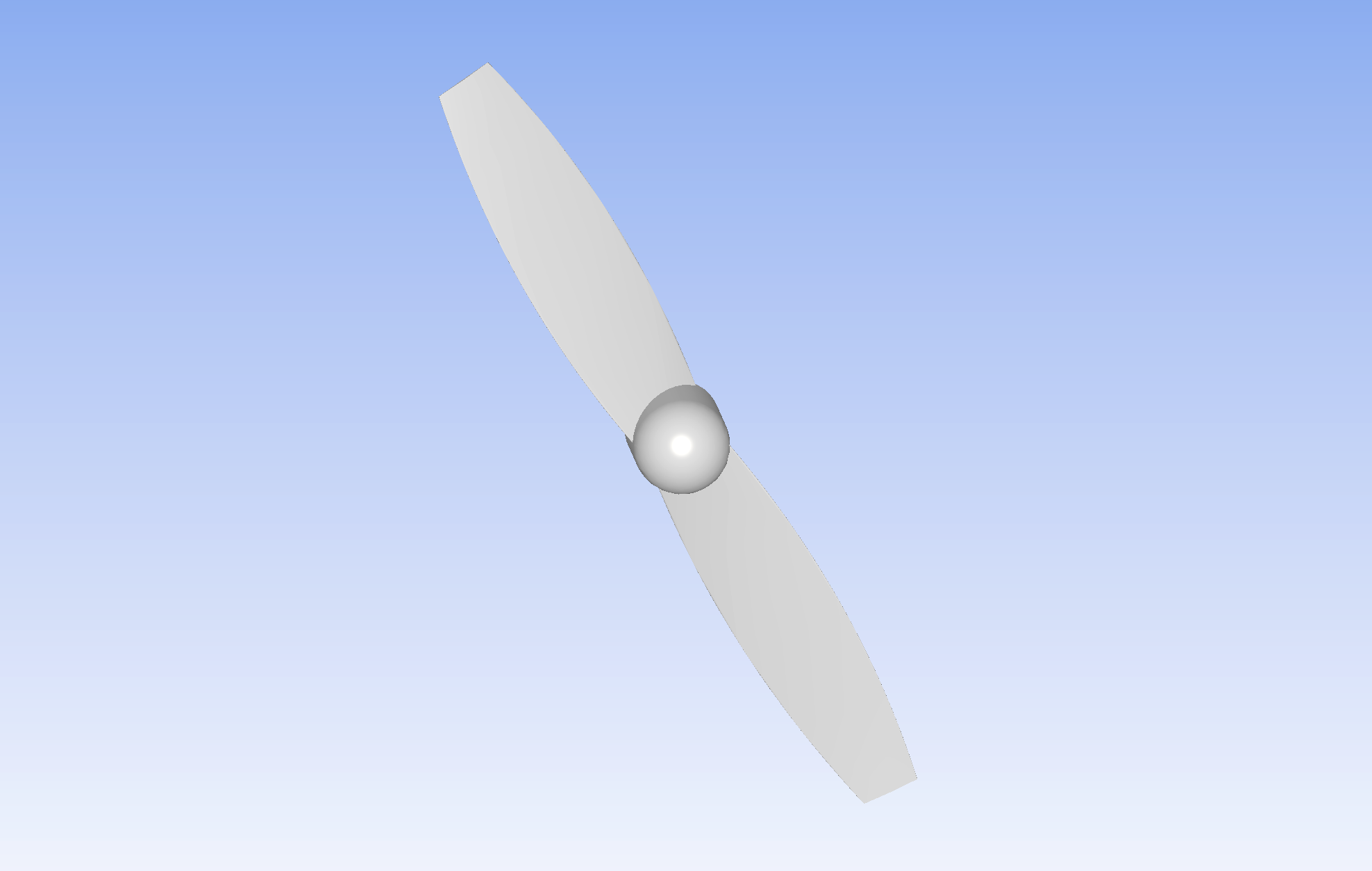

프로펠러 설계가 완료되면 CAD 모델이 생성됩니다.

프로펠러 CAD 완료

9단계: 유체 영역 정의​

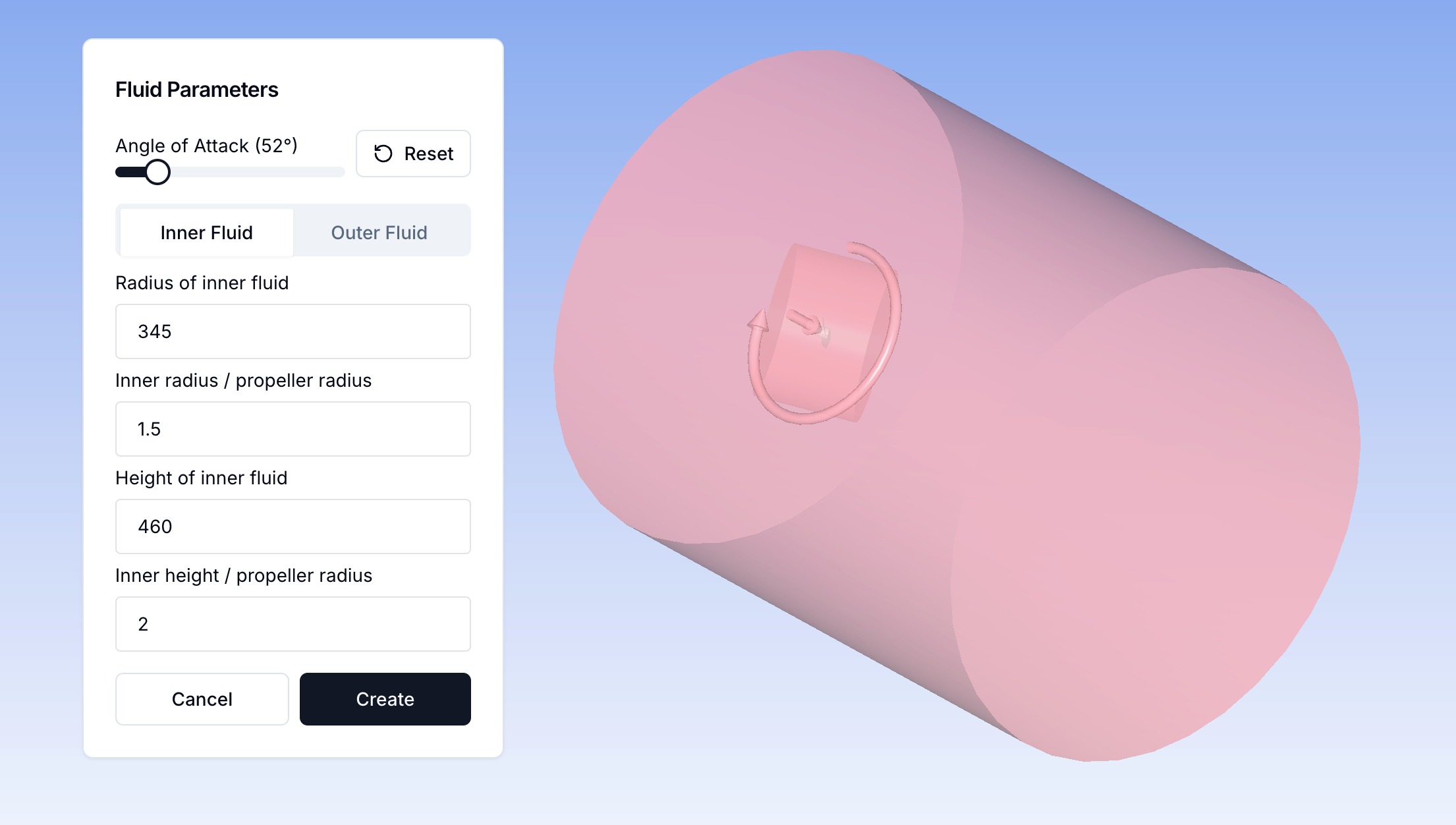

CFD 분석을 위해 내부 유체 영역을 설정하고 관련 매개변수를 정의합니다.

내부 유체 영역

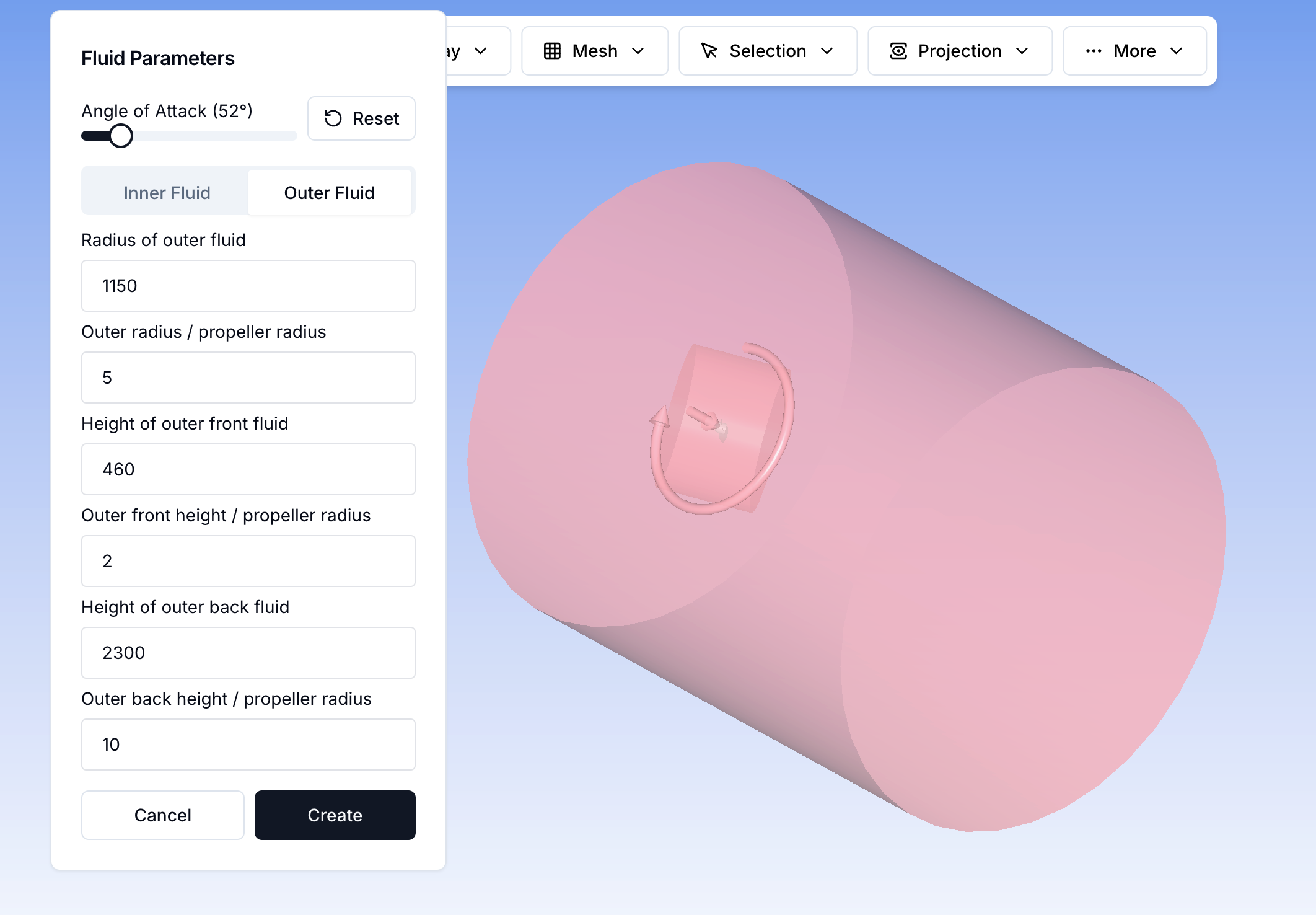

그런 다음 외부 유체 영역을 설정하여 계산 도메인을 확장합니다.

외부 유체 영역

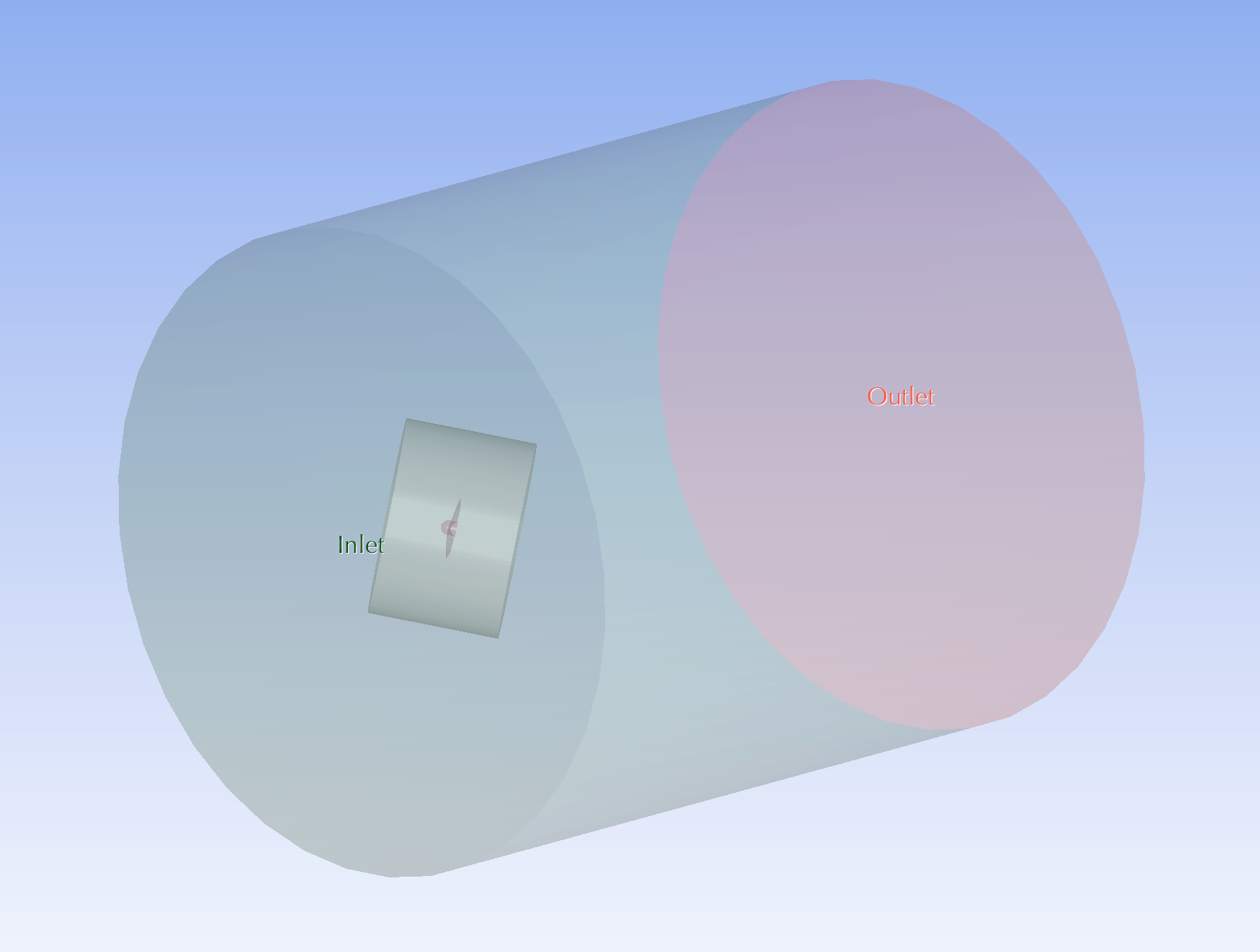

두 영역을 정의한 후 유체 도메인을 완료합니다.

유체 영역 완료

10단계: 시뮬레이션 설정 구성​

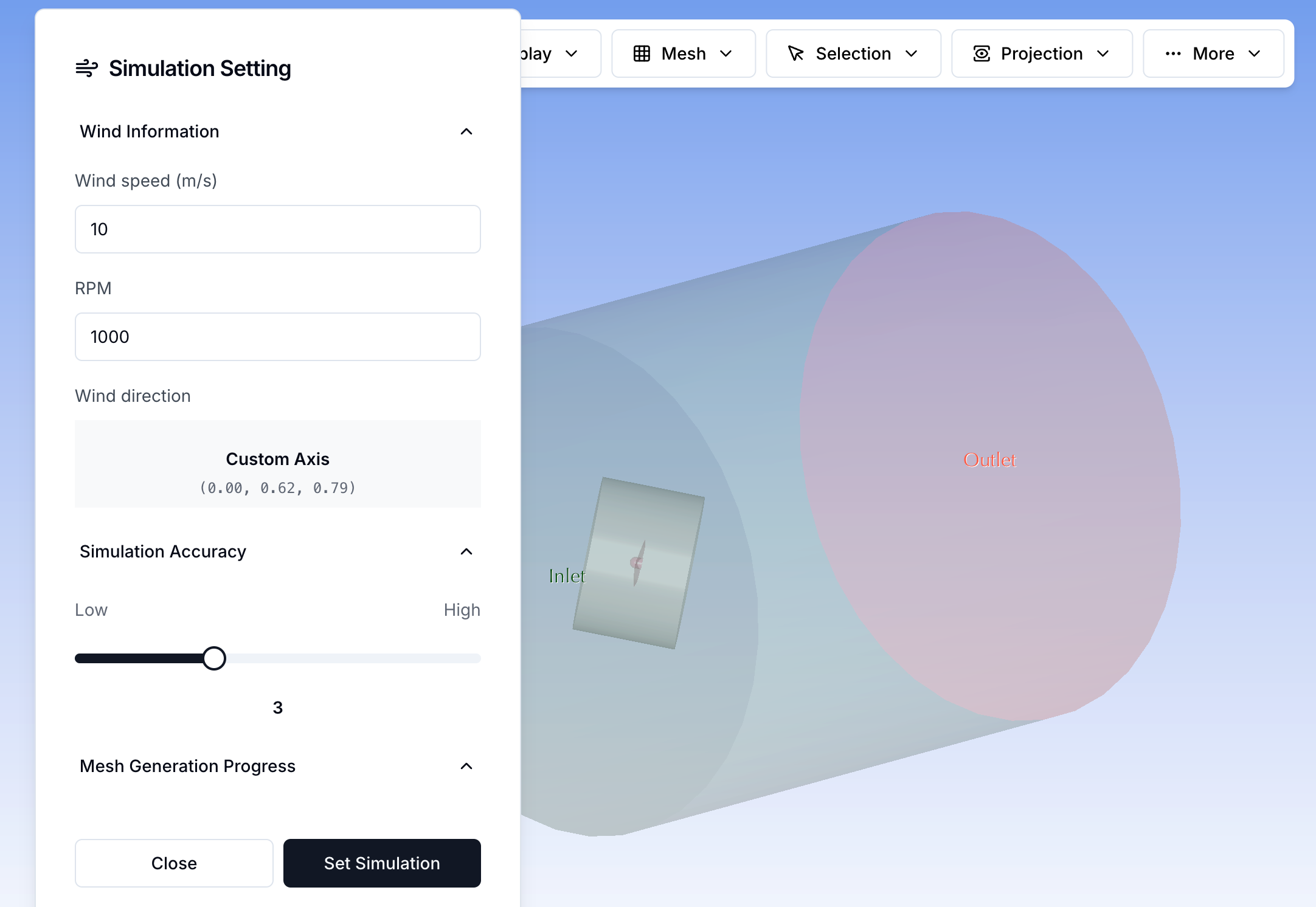

풍속, RPM, 시뮬레이션 정확도를 설정하여 작동 조건을 정의합니다.

시뮬레이션 설정

11단계: 메쉬 생성​

시뮬레이션을 위한 계산 격자(Mesh)를 생성합니다.

메싱 과정

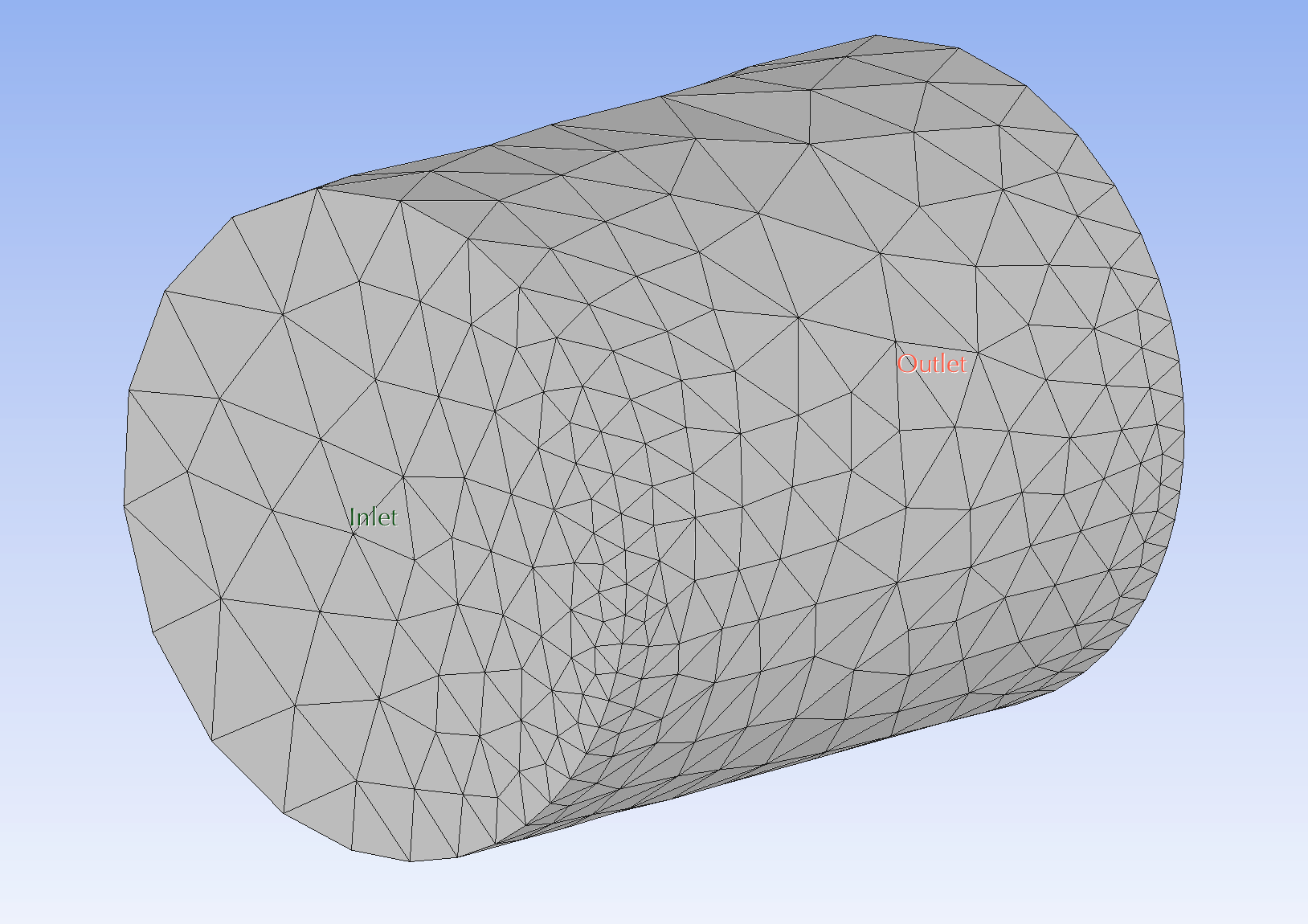

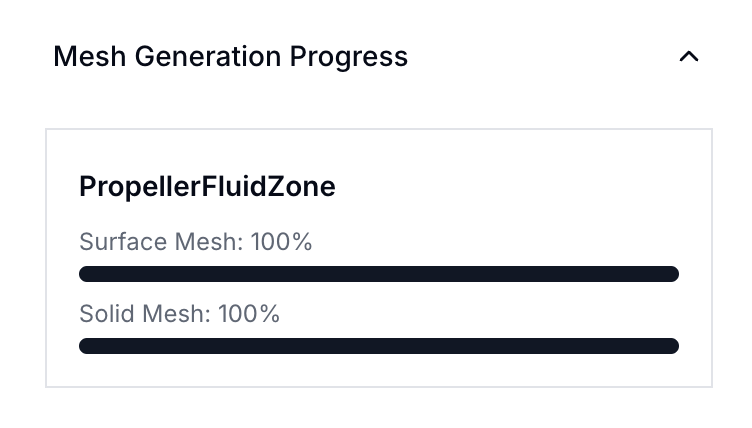

메싱이 완료되면 최종 격자 품질을 검토합니다.

메싱 완료

12단계: 시뮬레이션 실행​

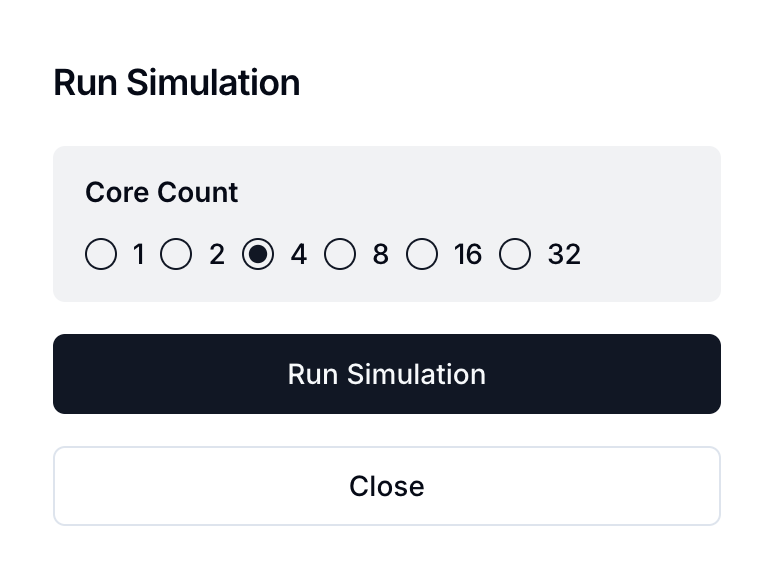

CPU 코어 수를 선택하고 시뮬레이션을 시작합니다.

시뮬레이션 실행

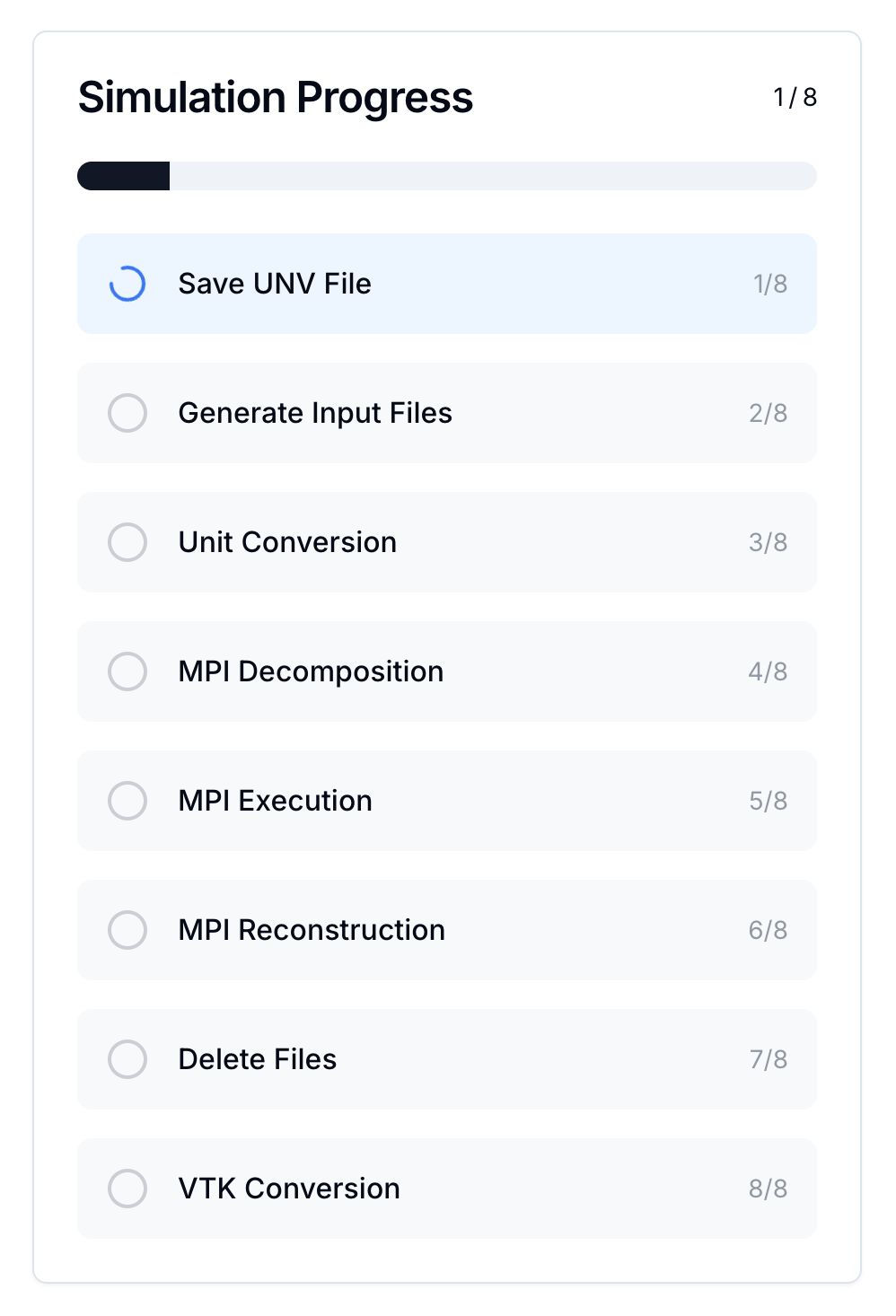

시뮬레이션 진행 상태를 모니터링합니다.

시뮬레이션 진행

최종 단계​

시뮬레이션이 완료되면 결과를 분석하여 프로펠러의 공기역학 성능을 평가합니다. 후속 분석을 위해 시각화 및 데이터 해석을 진행하세요.
